3º Ingeniería Técnica en Informática de Sistemas
Conexión al ordenador y utilización de una cámara de video digital miniDV
Autores: Iria González Laruelo, Vanesa Pérez Paíno y Victor Nistal Freije
Fecha: 20 de mayo de 2004
Ver o hacer comentarios sobre este trabajoÍndice de todos los trabajos
Objetivos de la práctica
El objetivo principal es la conexión de una cámara de video digital formato DV al ordenador para poder extraer o capturar el video, y poder editarlo. Para ello necesitaremos instalar una tarjeta PCI IEEE1394 Firewire ya que el ordenador que utilizaremos no dispone de ella.
Como objetivos secundarios podemos ver la instalación de dicha tarjeta PCI, y la posible configuración o conexionado que pudiese ser necesario realizar en la misma, o en el sistema operativo para su correcto funcionamiento.
Teoría básica
Mini DV/DV
Se traduce como Digital video o Vídeo Digital, es por lo tanto digital 100% ya que capta y graba la señal de vídeo de forma binaria. Esto supone que la cinta no perderá calidad en sus copias, y podrá ser transferida directamente al ordenador. Otra de las ventajas de este formato es que permite realizar efectos digitales y pueden grabar fotografías o fragmentos pequeños de vídeo en la tarjeta de memoria.
La importancia del zoom óptico
Uno de los factores más importantes es el zoom, en este aspecto el cliente ha de tener sumo cuidado puesto que las firmas nos venden las increíbles cifras del zoom digital, cuando lo realmente importante a la hora de adquirir una videocámara digital es el zoom óptico. Esto tiene una sencilla explicación: el zoom óptico trabaja con las lentes del aparato, por lo que la imagen se amplía sin ser distorsionada y consecuentemente sin pérdidas de calidad. Sin embargo, el zoom digital simplemente hace que la imagen sea mayor, inventando los puntos que faltan, el resultado al utilizarlo será que la película se verá algo más borrosa y pixelada. Por lo tanto no es conveniente abusar del zoom digital a no ser que sea estrictamente necesario.
Otras características
Cámaras con opción de vídeo y videoconferencia, que pueden ser utilizadas también como cámaras-Web. Las cámaras de video de última generación utilizan directamente dvds regrabables, en los que graban la película, y que podremos ver directamente en nuestro dvd o en el ordenador para editar el video.
Hoy en día las cámaras digitales ofrecen la posibilidad al usuario de hacer fotos y almacenarlas en una pequeña memoria que suelen traer incorporada. Aun así, la calidad de las fotos es mucho peor en cuanto a calidad (píxeles) que las realizadas con cualquier cámara digital fotográfica, puesto que cada aparato tiene su función y viene preparado con características especiales para ella.
Otros formatos de cámara son:
- Digital 8 -> es una mezcla entre el mundo digital y el analógico, puesto que la cámara detecta la señal analógicamente y la pasa a la cinta de manera digital
- MicroMv -> es un formato reciente que esta basado en el MPGE-2 y se caracteriza porque , además de ser totalmente digital, ha conseguido reducir el tamaño de las cámaras considerablemente
- Cámaras DVD -> Graban las películas directamente en DVDs regrabables.
Existen diferentes programas de edición de video que podemos utilizar:
- Acrobat Premiere Pro 7 (que es el que utilizaremos en Windows)
- Vegas
- Pinnacle
- Ulead VideoStudio
- Movie Maker 2 (incorporado en el paquete Windows)
Configuración de partida
HARDWARE:
Cámara digital:
La cámara digital que intentaremos conectar al ordenador será la siguiente:

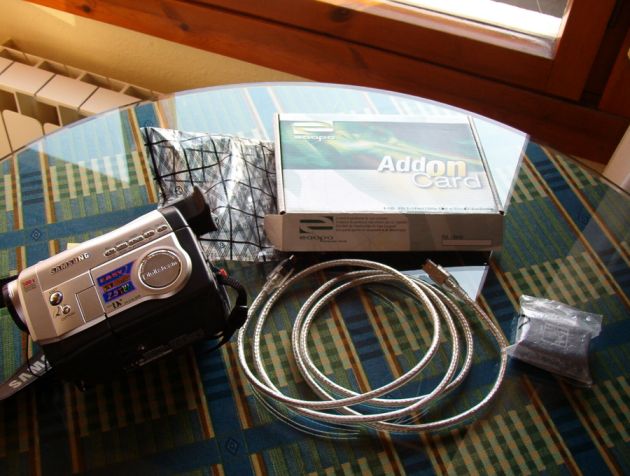

Cámara Digital Samsung VP-75i y foto
Ampliar
Ampliar
Equipo de pruebas
Características del equipo al que intentaremos conectarla:
- Procesdor:AMD Athlon XP 2200+
- RAM:TwinMOS 256 MB PC 2700 CL2.5
- Disco Duro: Seagate Barracuda 80 GB 7200 rpm (modelo:ST380011A)
- Placa Base: QDI KuDoz7x/400A
- Tarjeta Gráfica: Nvidia MX400 64MB
- Tarjeta de red y sonido integrada en placa base

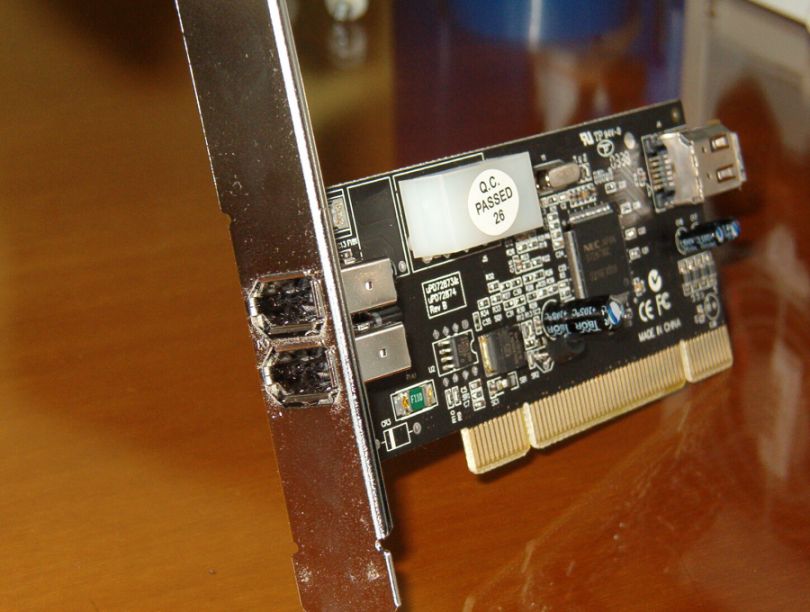

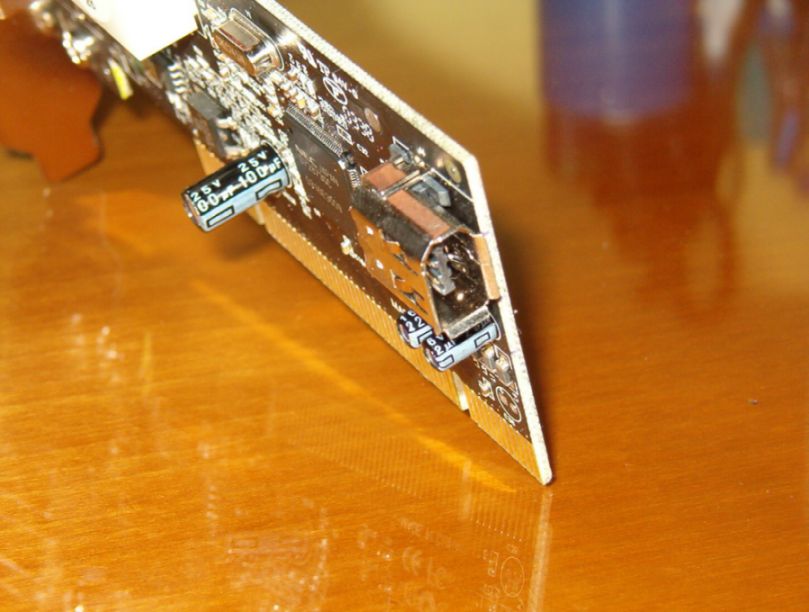

Tarjeta Controladora Firewire (NEC)
Ampliar
Ampliar
SOFTWARE:
Sistemas operativos utilizados
- Windows XP SP1
- Linux: Mandrake 10 Download Edition
Software utilizado para la edición de video
Realizaremos la instalación de los programas:
- Adobe Premiere Pro 7.0
- Kino 0.7.1
Desarrollo
Material necesario:

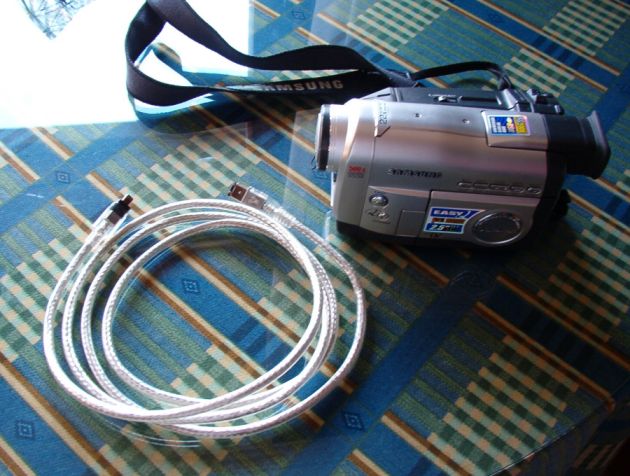

- Cámara digital de video: Samsung VP-75i
- Cable Firewire
- Ordenador
- Tarjeta Firewire
AmpliarPrimer paso: Instalación de la tarjeta Firewire

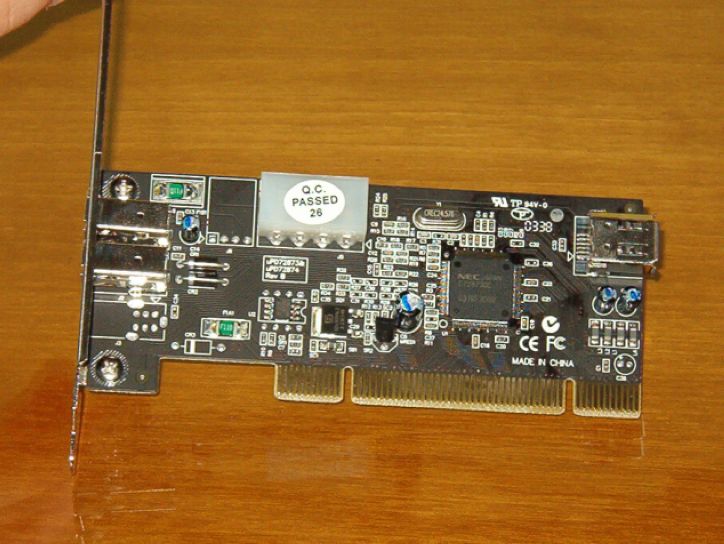

Como ya mencionamos al comienzo de este artículo, el equipo informático que utilizaremos no dispone de controladora FireWire para la conexión de la cámara, por tanto el primer paso a realizar será la adquisición de una tarjeta controladora FireWire que conectaremos en una ranura PCI libre del equipo informático:
- En primer lugar abrimos la caja. Las cajas actuales normalmente se abren por un lateral. Es muy recomendable tocar el chasis de la caja antes de manipular ningún componente electrónico dentro del ordenador, para evitar posibles daños debido a la carga electrostática que tenemos acumulada en nuestro cuerpo.

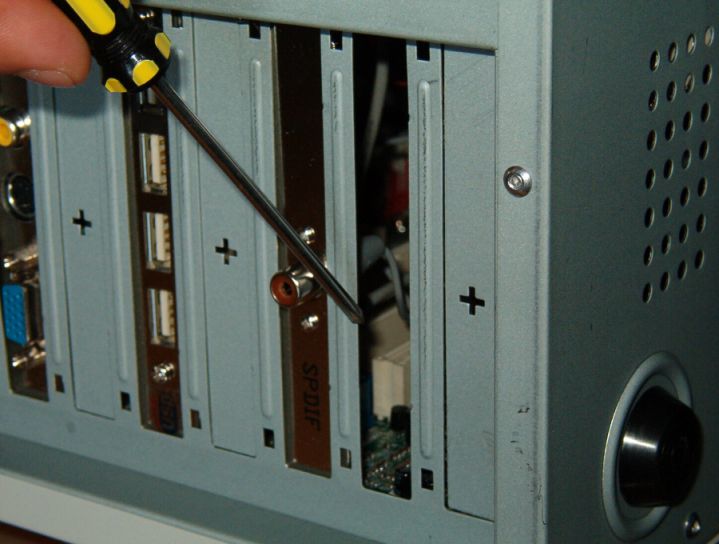

- A continuación extraemos la tapa de una de las ranuras PCI libres. Podemos utilizar un destornillador para hacer fuerza. Una vez más hacemos una recomendación: Cuidado con los bordes del hueco que queda libre al quitar la tapa, no serás el primero en cortarte ni el último.
Ampliar

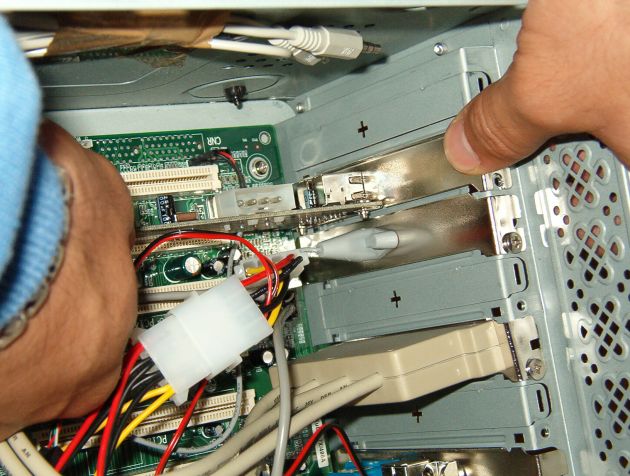

- Pinchamos la tarjeta de manera que encaje perfectamente en la ranura y la fijamos con su correspondiente tornillo. La tarjeta FireWire que estamos instalando necesita alimentación extra, así que elegimos uno de los conectores libres de la fuente de alimentación y lo enchufamos a la tarjeta FireWire. Cada vez es más corriente encontrarse tarjetas que necesitan alimentación extra, especialmente en las tarjetas gráficas.
Ampliar

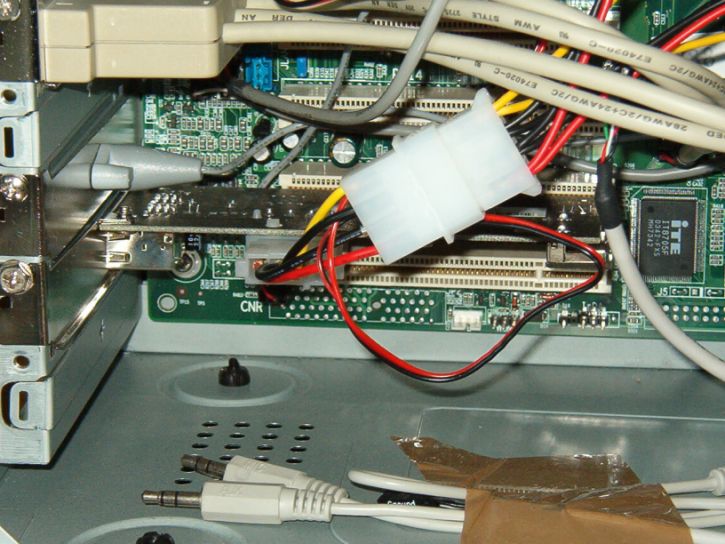

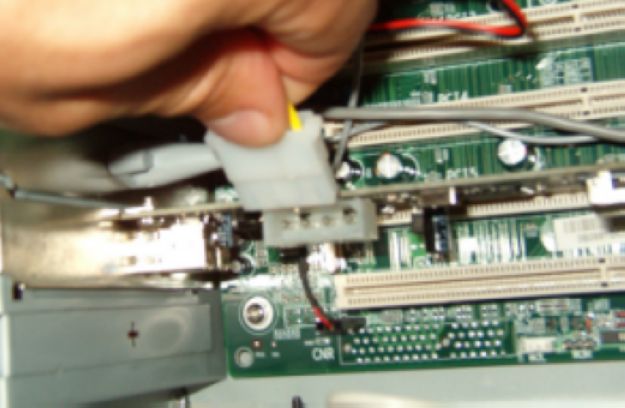

Enchufamos el cable de alimentación
Ampliar- Finalmente podemos ver la tarjeta instalada y con la alimentación conectada
Ampliar
Hecho esto ya tenemos preparado el hardware. A partir de este momento será cuestión de configurar correctamente el software bajo ambos sistemas operativos. La tarjeta FireWire no traía drivers, por lo que es de esperar que Windows XP la reconozca sin problemas, ya veremos que pasa con Linux.
Segundo paso: Configuración e instalación del software
En nuestro caso trataremos de conectar la cámara, extraer el vídeo y editarlo en dos sistemas operativos diferentes: Windows XP y Mandrake Linux 10.
Primero intentaremos configurar la cámara en Windows y después en Linux.
Windows XP
Tras haber instalado la tarjeta FireWire PCI reiniciamos el ordenador bajo el sistema operativo Windows.
Durante el inicio podemos observar que Windows reconoce nuevos dispositivos instalados. Tras completarse la carga de Windows vemos que efectivamente como esperábamos la tarjeta firewire es reconocida correctamente sin necesitar nuestra intervención.

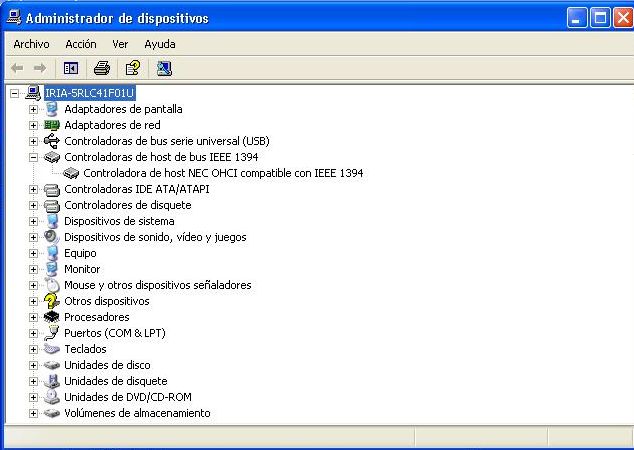

Para asegurarnos, vamos a comprobarlo en el administrador de dispositivos:
Inicio -> Panel de Control -> Sistema-> Hardware -> Administrador de Dispositivos.
Ampliar
Y vemos que efectivamente no hay ningún problema con la tarjeta FireWire.
A continuación procederemos a la conexión de la cámara digital al ordenador, sin instalar los drivers, tentando a la suerte, y confiando en que Windows famoso por su destreza en detectar nuevos dispositivos lo consiga de nuevo. Y efectivamente lo consigue de nuevo:
Nosotros como siempre por naturaleza desconfiados, acudimos al administrador de dispositivos y comprobamos que la cámara se reconoció directamente:

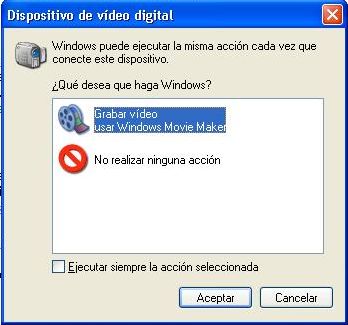

Cuando conectamos la cámara Windows nos ofrece la posibilidad de utilizar un programa de edición de video de la casa Microsoft: El Movie Maker.
Ampliar
En nuestro caso personal, utilizaremos otro programa mucho más profesional: el Adobe Premiere Pro 7. Por tanto, desconectamos momentáneamente la cámara digital para proceder a la instalación de dicho software.

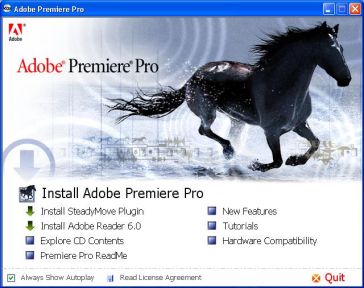

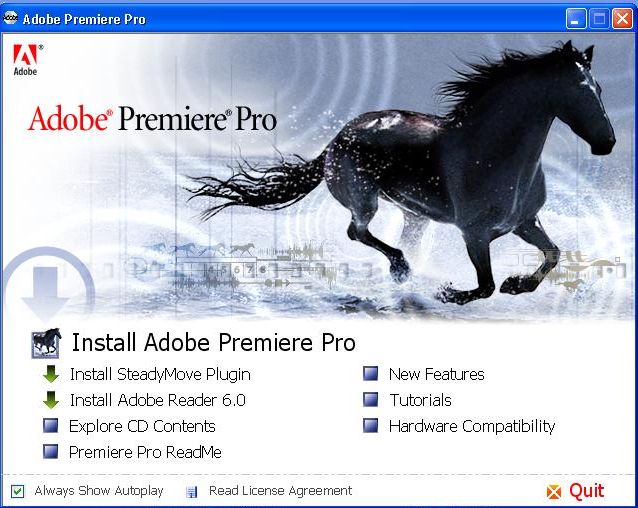

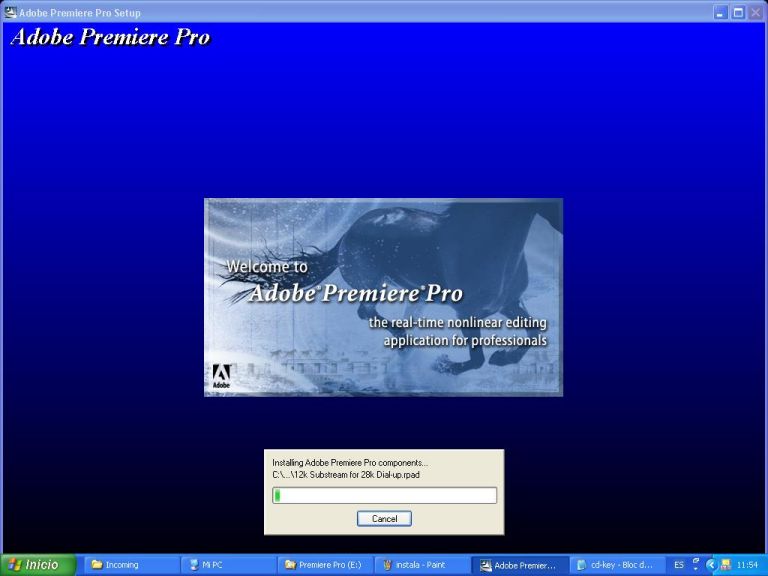

INSTALACIóN DEL ADOBE PREMIERE
Ampliar

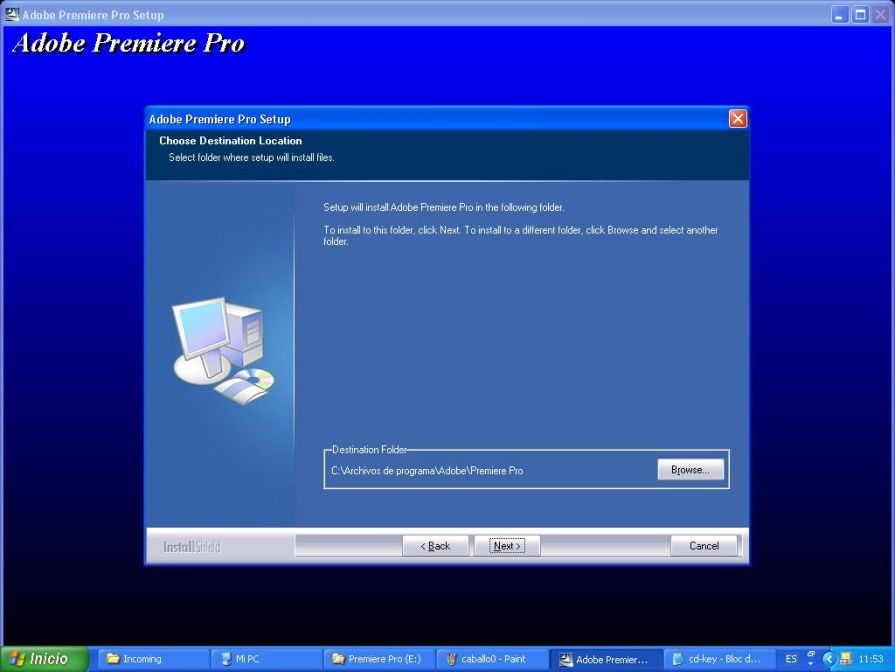

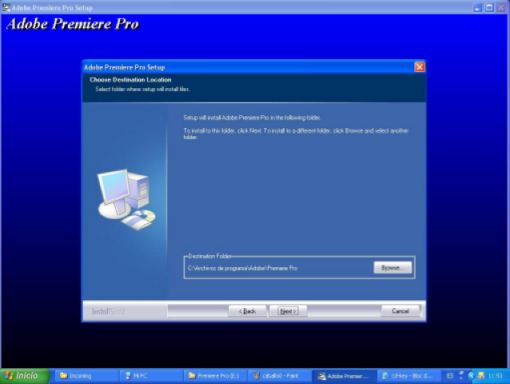

Indicamos el lugar donde queremos que sea instalado el programa
Ampliar
Ampliar

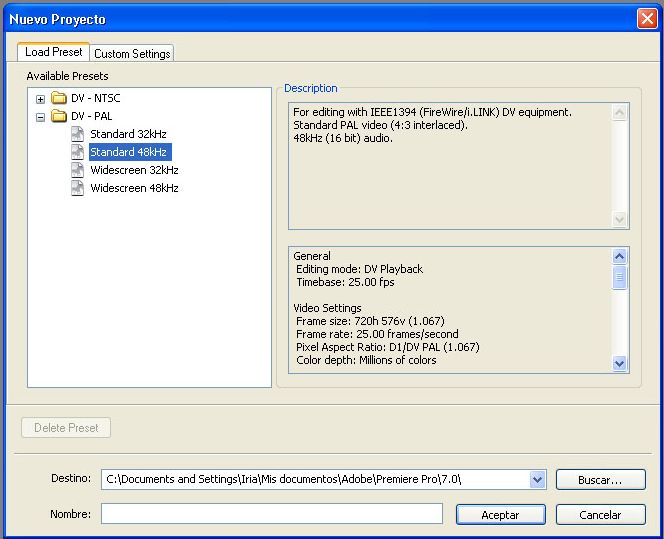

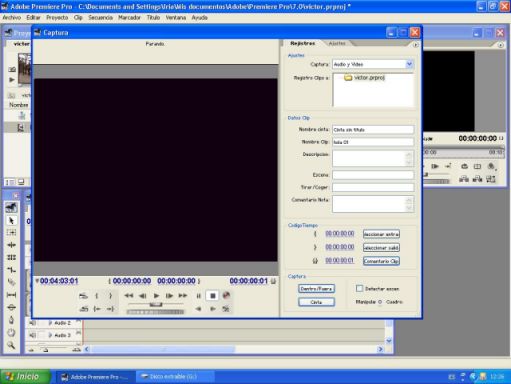

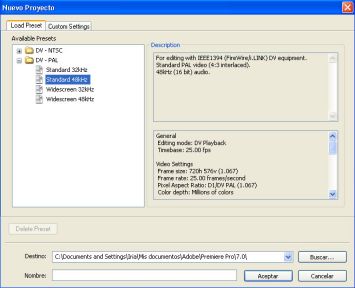

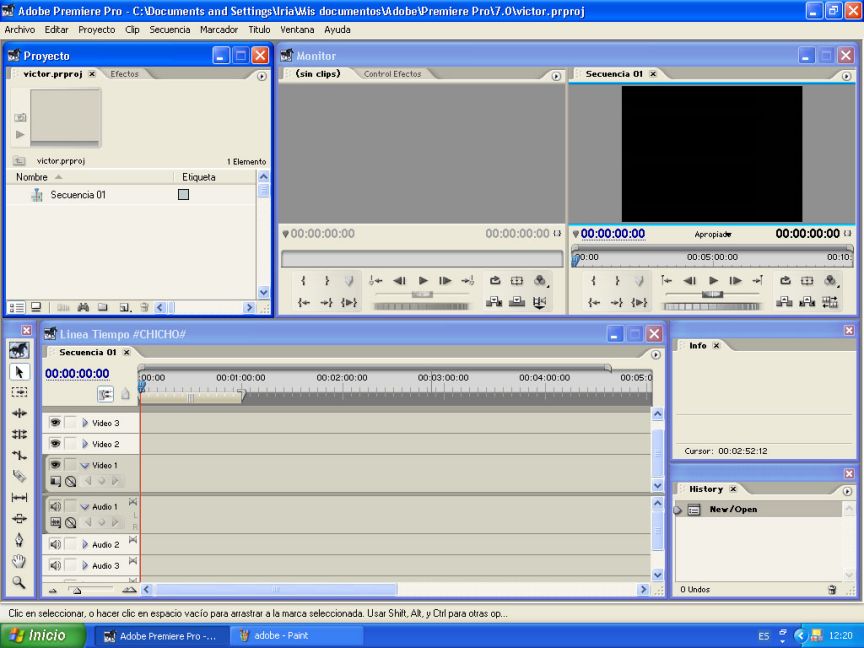

Finalmente, como podemos observar en las siguientes capturas, utilizando el Adobe Premiere podemos capturar el video de la cámara digital para su posterior edición.
Ampliar
Ampliar
Ampliar
Mandrake Linux
INTRODUCCIóN Y ACLARACIONES
Nuestro objetivo ahora es poder extraer el video de la cámara digital para editarlo bajo el sistema operativo Linux. Linux es un sistema operativo muy estable diseñado para trabajar y con grandes ventajas respecto a Windows, pero también tiene sus desventajas o inconvenientes en comparación con el anterior, como puede ser la dificultad para configurar dispositivos recientemente lanzados al mercado o la instalación de nuevo software, que no viene incluido con la distribución instalada.
En este caso utilizaremos la distribución “Mandrake 10 Download Edition” ya que es una de las primeras distribuciones que integran el kernel 2.6 Además, Mandrake se caracteriza por su constante trabajo en ofrecer la mayor compatibilidad posible con los nuevos dispositivos hardware que aparecen en el mercado. Aunque esto no debería ser un problema ya que la cámara se comunicará con el correspondiente software de extracción de video a través de un protocolo estándar. Lo importante será el soporte del kernel. Para extraer el video de una cámara digital se pueden utilizar dos módulos diferentes:
Debemos aclarar que aunque nosotros utilicemos una versión del kernel de la rama 2.6, tan sólo es necesaria una versión igual o superior a la 2.4.21 para que que funcione correctamente (en las versiones 2.4.19 y 2.4.20 existen algunos problemas con el módulo dv1394, y respecto a versiones anteriores a estas unas funcionan y otras no debido a que el soporte IEEE1394 se encuentra aún bajo desarrollo.) Por tanto, como conclusión final, podemos decir que en principio podemos utilizar cualquier Linux con una versión de kernel superior a la 2.4.21, e instalando el software necesario para la extracción y edición de video con sus correspondientes librerías.
PROCEDIMIENTO:
Tras nuestro rotundo éxito en Windows XP vamos a probar ahora con Mandrake Linux, aunque esta vez nos tememos que no será todo tan fácil.

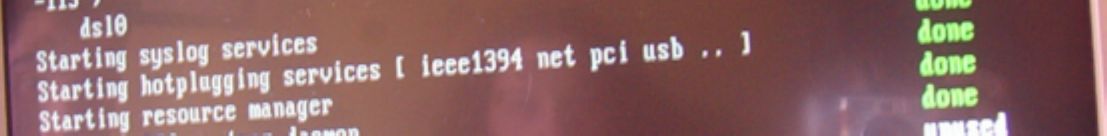

Comenzamos reiniciando el ordenador y arrancando bajo el sistema operativo Linux, y vemos que durante el arranque se reconoce correctamente el dispositivo hardware IEEE1394, es decir, nuestra tarjeta FireWire, recién instalada.
Ampliar
Ya tenemos nuestro primer paso dado.
Llegados a este punto, se nos ocurre tentar a la suerte como hicimos en Windows y probar a conectar la cámara directamente para ver que ocurre. El impredecible resultado es que no ocurre nada (como todos pensábamos que sucedería).
El siguiente paso será instalar un software de extracción y edición de video para Linux. Existen varios como:
- Kino (Edición no lineal de video)
- dvgrab (Edición lineal de video)
- cinelerra (Edición no lineal de video)
En nuestro caso utilizaremos “Kino 0.7.1”, que se puede obtener de la página: http://kino.schirmacher.de/
INSTALACIóN DE KINO
Nos descargamos el archivo “Kino-0.7.1.tar.gz” se trata de un archivo comprimido y empaquetado que contiene el código fuente de Kino, abrimos una ventana terminal y pasamos al modo usuario root con el comando “su”.
Una vez hecho esto nos situamos en el directorio en el que tenemos guardado el archivo y lo descomprimimos en el directorio “/usr/src/” con la orden:
-
tar -xzvf Kino-0.7.1.tar.gz -c /usr/src
A continuación nos situamos en “/usr/src” y vemos que tenemos la carpeta Kino-0.7.1, entramos en ella y ejecutamos la orden:
-
“./configure” -> para preparar y configurar la compilación
Aquí llega el primer problema, se produce un error y se nos informa de que necesitamos una librería que no tenemos instalada en nuestro sistema. Para instalarla utilizamos la herramienta gráfica “rpmdrake” que nos proporciona Mandrake.

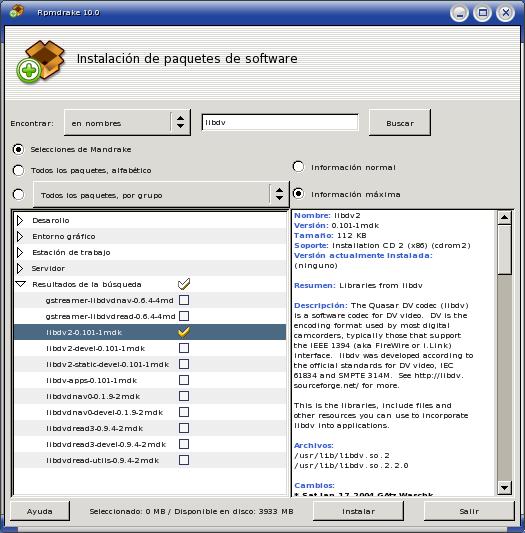

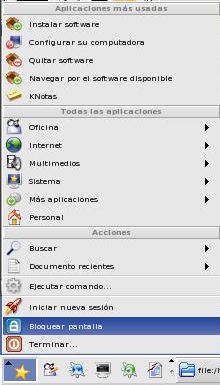

La podemos encontrar en el menú desplegable en la categoría "Sistema", buscamos el paquete que necesitamos lo seleccionamos y lo instalamos.
Ampliar
Nuevamente volvemos a ejecutar la orden “./configure” y repetimos el proceso hasta que se complete el proceso de configuración sin errores.
Realizando este proceso nos surgió un nuevo problema al instalar una de las librerías, en concreto la libdv, se nos informaba de que la librería que instalamos desde los discos de Mandrake era una versión antigua, la 0.101 que se puede ver en la captura anterior, y se necesitaba la versión 0.102 Por lo que tuvimos que desinstalar el paquete con la herramienta “Desinstalar software” que se encuentra en el mismo lugar que la anterior y funciona de modo análogo.
Ampliar
La nueva versión de la librería la buscamos en Internet, y la conseguimos en su correspondiente página oficial:
La instalamos y continuamos el proceso de instalación de librerías hasta que por fin se completa el proceso.
Después en la ventana de terminal ejecutamos el comando:
-
“make” -> para compilar el código fuente
Y una vez finalizado el proceso ejecutamos el comando:
-
“make install” -> para instalar el ejecutable generado tras la compilación
y sus librerías en los correspondientes directorios.
Ya está instalado el software. Ahora conectamos y encendemos la cámara y ejecutamos “Kino” con la opción “Ejecutar comando…” en el entorno gráfico ó desde una ventana de terminal.
Ampliar

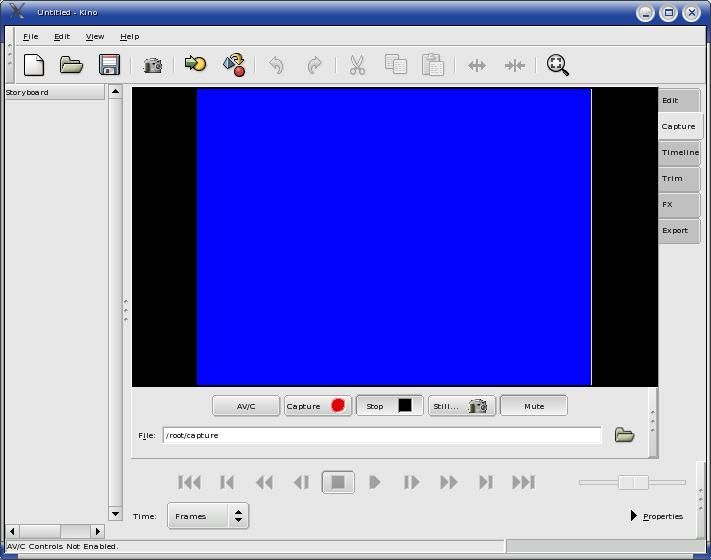

Para capturar el video seleccionamos la pestaña capture en la parte derecha de la ventana de video. Y ya podemos comenzar a utilizar el programa.
Ampliar
Al realizar las capturas de pantalla del programa durante la reproducción, observamos que no se muestra el video en reproducción, por lo que decidimos concluir el trabajo mostrando un fotograma del video que hemos utilizado en nuestras pruebas.
Ampliar
Enlaces
- www.linux1394.org: Página con amplia información sobre Firewire bajo el sistema operativo linux.
- kino.schirmacher.de: Página oficial de Kino y de Dvgrab.
- www.heroinewarrior.com: Página oficial sobre el programa de edición Cinelerra.
- http://www.terra.es/tecnologia/articulo/html/tec2814.htm: Artículo de la sección tecnología del portal terra. Con información interesante sobre edición de video, y una comparativa de los principales programas de edición de video.
Conclusión
Aunque en ambos sistemas operativos se ha podido conectar la cámara y extraer el video de forma correcta, hemos podido comprobar que en Linux existen dificultades añadidas a la hora de instalar un programa ajeno a la distribución instalada, que para un usuario normal podría ser demasiadas complicado. En este caso dichas dificultades aparecieron a la hora de instalar el software de edición Kino.
También pudimos observar que las herramientas de edición para la plataforma Windows son mucho más completas y profesionales que las disponibles en Linux, aunque también hay que tener en cuenta que la edición de video bajo Linux es relativamente reciente y las herramientas están evolucionando.
