Instalación y configuración de Computadores y Periféricos
Escuela Técnica de Ingeniería Informática de Gijón
3° Ingeniería Técnica en Informática de Sistemas

Sistema de Gestión y visualización de contenidos multimedia mediante WiFi en un entorno doméstico

Autores: Alicia Álvarez Pascual, Lorena Verdes Álvarez

Fecha: 23 / 04 / 2006


ÍNDICE



OBJETIVOS

Con este proyecto se persiguen dos objetivos fundamentales:


volver al índice



DESCRIPCIÓN GENERAL DE LA RED LAN

La red wireless que deseamos instalar, estará constituída por: una consola Xbox ubicada en el salón, conectada al televisor y al router WiFi por cable; dos ordenadores de escritorio con sendas tarjetas de red inalámbricas, ubicados en un despacho, uno funcionará como servidor, el otro recibirá un uso habitual; y un pocket PC con WiFi, que podrá ser utilizado desde cualquier punto de la casa. De este modo, prodremos ver películas en el salón que tengamos en el disco duro del PC o del servidor Linux, sin necesidad de copiarlas en DVD, y aprovechando tanto la calidad de imagen y el tamaño del televisor, como la calidad del sonido proporcionada por los altavoces enchufados a la consola. Igualmente, podremos usar el Pocket PC para visualizar vídeos, escuchar música, leer libros (formatos pdf, chm o rtf, convertidos con el repliGO para facilitar su lectura en el pocket PC), etc... desde cualquier punto del entorno.

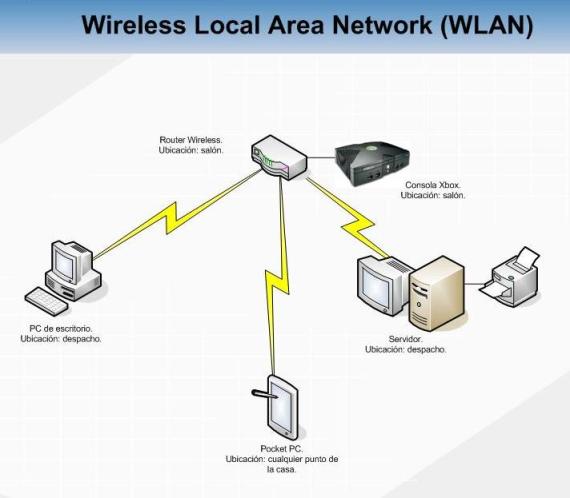

Esquema de la red


Wireless local area network

volver al índice



CONFIGURACIÓN DE REDES WIRELESS

¿Qué es una WLAN?

Una WLAN (Wireless Local Area Network), es un sistema de comunicación de datos inalaámbrico, que utiliza la modulación de ondas electromágneticas en vez de utilizar un medio de propagación físico, permitiendo al usuario una mayor flexibilidad y movilidad frente a la ofrecida por las redes LAN cableadas.

Configurando nuestra WLAN

Para crear una WLAN es necesario tener un router inalámbrico, al cual se conectarán los dispositivos que configuran la red mediante tarjetas de red WiFi. Además, se necesita un punto de acceso, que en nuestro caso será un modem de telecable.

El primer paso es conectar el router al módem de telecable. A continuación, configuraremos vía web el router, escribiendo la dirección ip del mismo en nuestro explorador. Tras acceder a la página introduciendo nombre de usuario y contraseña, procedemos a configurar la conexion WiFi. Lo primero serán las opciones de seguridad. Para proteger nuestra WLAN, activamos el filtrado de macs, (insertamos sólo las macs de las tarjetas de red de los dispositivos que vamos a conectar), y deshabilitamos el broadcast de SSID (código incluido en todos los paquetes de una red inalámbrica para identificarlos como parte de esa red), de este modo, otros usuarios pueden detectar nuestra red, pero no ver su nombre, y por tanto, no podrán conectarse a ella.

No usaremos WPA (WiFi Protected Access), porque el pocket PC no tiene soporte WPA y no podríamos añadirlo a la WLAN.

Una vez nos hallamos encargado de la seguridad en nuestra red, definimos el rango y número de ip´s que permitiremos que se conecten a ella, y cambiamos la contraseña de administración del router que viene por defecto.

Por último, comprobamos que no halla más redes wireless por el mismo canal para evitar interferencias, y activamos el servidor de DHCP, para que nos asigne ip´s dinámicamente dentro del rango preestablecido anteriormente.

volver al índice



CONFIGURACIÓN HARDWARE DEL SERVIDOR


volver al índice

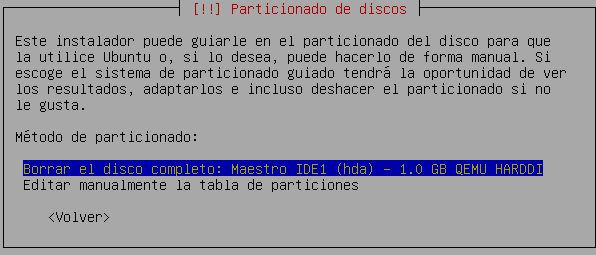

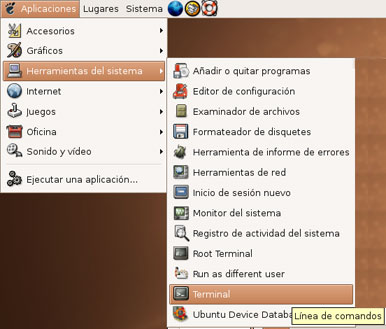

INSTALACIÓN DEL SISTEMA OPERATIVO UBUNTU EN EL SERVIDOR

El sistema operativo a instalar en el ordenador que funcionará como servidor, es Ubuntu 5.10. Se escogió este sistema operativo por la facilidad en su manejo y configuración. Realizamos la instalación con el ordenador conectado a internet, puesto que Ubuntu la utilizará para actualizar determinados paquetes.

volver al índice



CONFIGURACIÓN DE SAMBA EN EL SERVIDOR

Samba es una implementación libre del sistema de redes SMB de Microsoft. De esta forma, es posible que ordenadores con linux o Mac OS X se vean como servidores o actúen como clientes en redes de Windows.

La configuración de Samba se centra en el fichero smb.conf.

Pasos a seguir:

  1. Instalar samba:
    & sudo aptitude install samba
    & sudo aptitude install smbfs
    Sudo es un comando para ejecutar instrucciones en modo root.

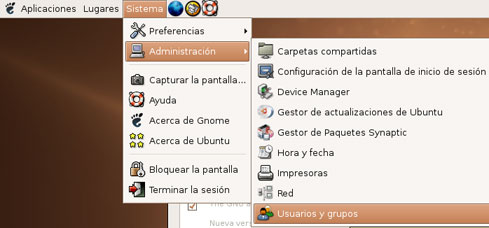

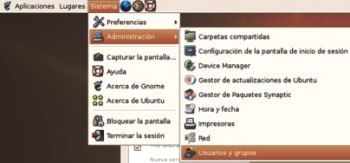

  2. Añadir usuarios de red:
    Editar el fichero smbusers: sudo gedit /etc/samba/smbusers
    Insertar la siguiente línea al final: usuario_del_sistema = "usuario de red"
    donde usuario_del_sistema es un usuario de ubuntu.
    Podemos editar ($sudo smbpasswd -a usuario_del_sistema) y eliminar ($sudo smbpasswd -x usuario_del_sistema) usuarios de red.
  3. Compartir la carpeta de grupo con permisos de escritura/lectura:
    • Crear la carpeta de grupo con permisos de escritura/lectura:
      $ sudo mkdir /home/group
      $ sudo chmod 777 /home/group/
      $ sudo chmod +t /home/group/
    • Hacer una compia de seguridad del fichero smb.conf: $ sudo cp /etc/samba/smb.conf /etc/samba/smb.conf_backup.
    • Editar el fichero smb.conf: $ sudo gedit /etc/samba/smb.conf, buscar la línea ;security user, y habilitarla, es decir, sustituirla por security user.
    • Buscar esta sección:
      ...
      # This boolean controls whether PAM will be used for password changes
      # when requested by an SMB client instead of the program listed in
      #'passwd program'. The default is 'no'.
      ;pam password change = no
      ...
       Añadir la siguiente linea debajo: username map = /etc/samba/smbusers.
    • Buscar esta sección:
      ...
      # By default, the home directories are exported read-only. Change next
      #parameter to 'yes' if you want to be able to write to them.
      writable = no
      ...
       Sustituirlas por:
      # By default, the home directories are exported read-only. Change next
      # parameter to 'yes' if you want to be able to write to them.
      writable = yes
      ...
      Añade las siguientes líneas al final del fichero:
      [Group]
      comment = Group Folder
      path = /home/group
      public = yes
      writable = yes
      valid users = usuario_del_sistema1 usuario_del_sistema2
      create mask = 0700
      directory mask = 0700
      force user = nobody
      force group = nogroup

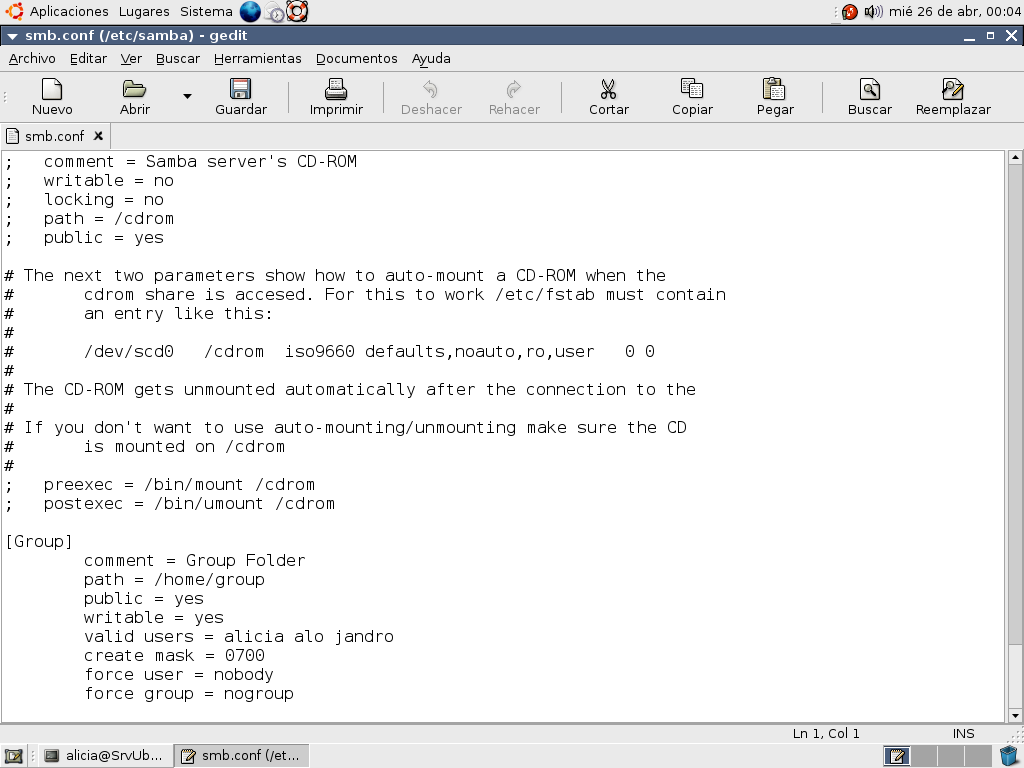

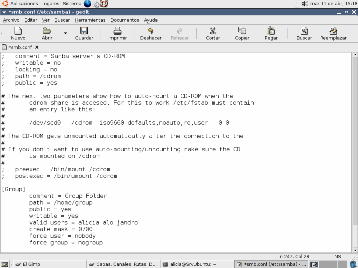

    Smb.conf
    Ampliar imagen.

  4. Guardar el fichero modificado.
  5. Reiniciar el servicio samba:
    & sudo testparm
    & sudo /etc/init.d/samba restart

volver al índice



CONFIGURACIÓN DE SSH EN EL SERVIDOR

SSH es el nombre de un protocolo y del programa que lo implementa, y sirve para acceder a máquinas remotas a través de una red. Permite manejar por completo el ordenador mediante un intérprete de comandos, y también puede redirigir el tráfico de X para poder ejecutar programas gráficos si tenemos un Servidor X arrancado.

Seguimos los siguientes pasos:

  1. Instalamos SSH:
    $ sudo aptitude install ssh
  2. Damos acceso a cuentas locales autorizadas para que puedan conectarse con SSH:
    & sudo gedit /etc/ssh/sshd_conf
  3. Agregamos la siguiente línea con las cuentas que queramos al final del archivo:
    AllowUsers cuenta1 cuenta2...
  4. Reiniciamos el demonio de SSH:
    & sudo /etc/init.d/ssh restart

Para conectar mediante SSH con el servidor Ubuntu, desde cualquier otro ordenador, tendremos que escribir en la consola: ssh usuario@192.168.2.4o bien usando el nombre del servidor en vez de su ip, ssh usuario@SrvUbuntu.

Se puede utilizar el PuTTy desde el PC de escritorio para acceder al servidor.

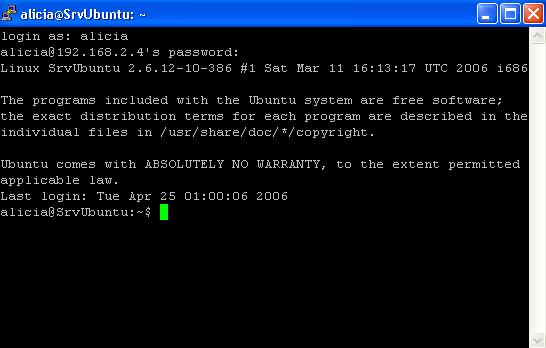

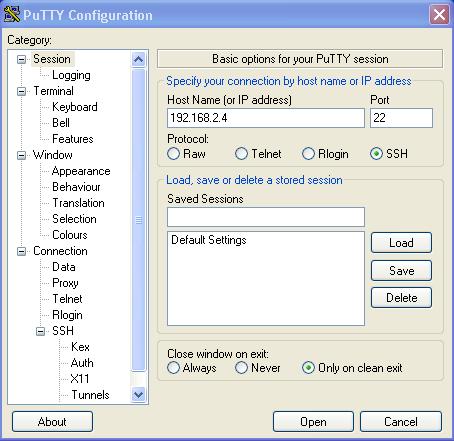

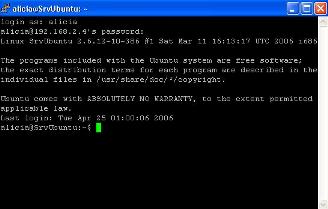

Accediendo con PuTTy
Ampliar imagen.
Accediendo con PuTTy
Ampliar imagen.

Y también el WinSCP.

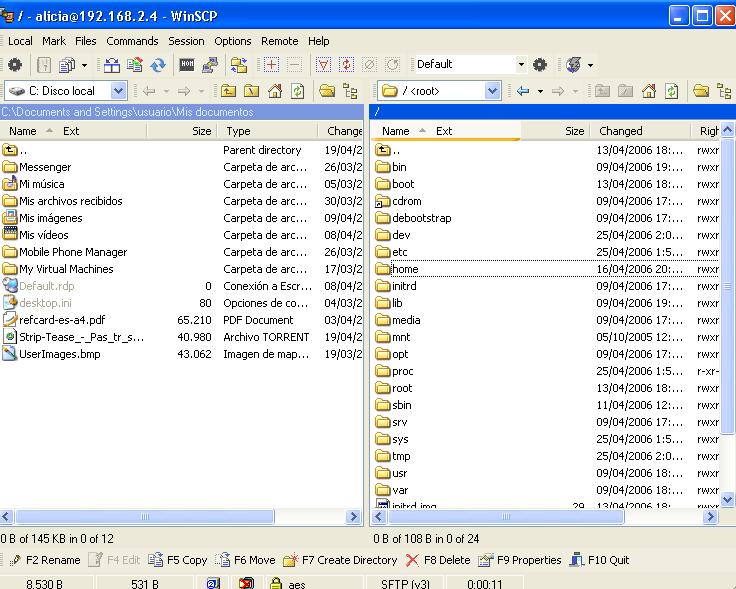

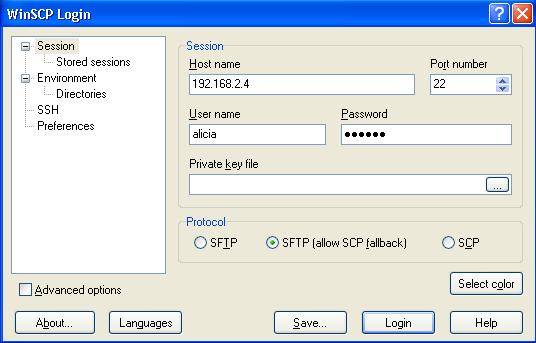

Accediendo con WinSCP
Ampliar imagen.
Accediendo con WinSCP
Ampliar imagen.

volver al índice



CONFIGURACIÓN HARDWARE Y SOFTWARE DE LA XBOX

PRINCIPALES CARACTERÍSTICAS TÉCNICAS

CARACTERÍSTICAS SOFTWARE: EL XBOX MEDIA CENTER

Inicialmente la consola venía con el Xbox Dashboard por defecto de Microsoft. El dashboard de una Xbox se podría definir como la primera aplicación que se carga al encenderla. Posteriormente, se descargó otra versión que permitiera la ejecución de copias de seguridad de juegos de importación, además de multitud de aplicaciones no incluídas en el dashboard original, como por ejemplo reproductor de Divx. Esta última versión, se actualizó por accidente al conectar, durante el transcurso de una partida al Fable, a Xbox Live. Ésto hizo que se actualizara el dashboard de la consola, pero el de Microsoft, no el que tenímos instalado, con lo cual, se perdieron todas las ventajas ofrecidas por el segundo dashboard que instalamos. Como el uso primordial de la consola, consistía en hacer las funciones de un ordenador multimedia o Media Center, se decidió instalar un nuevo programa, el Xbox Media Center.

Xbox Media Center

Xbox Media Center es un lanzador de aplicaciones totalmente gratuito. Este programa se puede instalar, bien como dashboard, bien como aplicación corriendo sobre un dashboard ya instalado. Puesto que el dashboard que teníamos ya no nos servía de mucho, procedimos a la instalación del Xbox Media Center como dash.

La instalación se lleva a cabo vía ftp. Usando el ftp del dashboard de la consola accedemos a C: drive. Antes de tocar nada, crearemos un CD ISO con toda las carpetas que aparecen en C:, pasándolas, vía ftp, a nuestro PC de escritorio. De este modo, creamos un cd de arranque, que usaremos en caso de cargarnos algo que el dash de la consola necesite para arrancar. Una vez creado, debemos asegurarnos de que este CD efectivamente, funciona.

A continuación, y siguiendo estrictamente los pasos de un manual (www.xboxmediacenter.com), renombramos el archivo default.xbe, cambiando la secuencia de arranque de la bios para que ésta cargue el XBMC cuando se encienda. Mediante el ftp, sustituímos sólo aquellos archivos que nos indique el manual.

Una vez instalado, la interfaz gráfica que presenta es cómoda e intuitiva, con unos menús muy fáciles de manejar. El Xbox Media Center ofrece al usuario un amplio abanico de posibilidades. Permite visualizar películas, vídeos e imágenes en todos los formatos, reproducir música también en cualquier formato, y, por supuesto, jugar a cualquier juego, bien desde un cd o dvd, o bien desde cualquier otro tipo de dispositivo de almacenamiento, incluído un pen drive. Contiene emuladores que permiten jugar a juegos de máquinas recreativas (MAME), consolas (Nintendo, Megadrive), y ordenadores (spectrum, Amiga) antiguos. Además. al disponer de conexión a internet, podremos usar la consola para escuchar la radio, leer las noticias, etc...

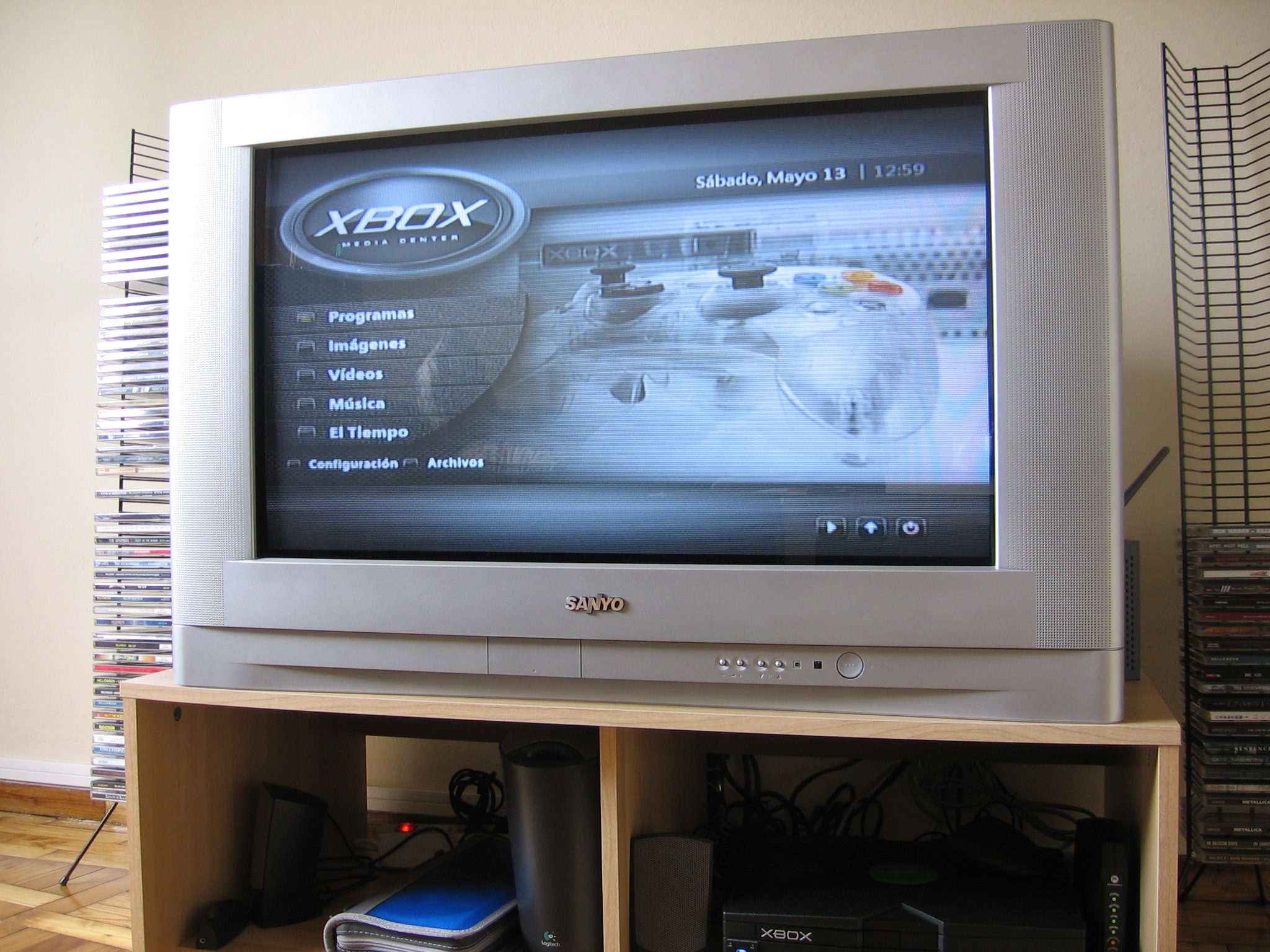

Xbox Media Center
Ampliar imagen.

volver al índice



CONFIGURACIÓN DE LAS CONEXIONES DE RED PARA CADA UNO DE LOS DISPOSITIVOS

Servidor con Ubuntu

Antes de instalar Ubuntu, nos informamos sobre qué tarjetas de red wireless eran fácilmente reconocibles por el mismo. De este modo, el sistema operativo reconoció la tarjeta de red comprada sin problemas. En conexiones de red, elegimos protocolo DHCP para asignación de ip´s dinámica, además, le indicamos el SSID o nombre de la WLAN a la que conectarse. La puerta de enlace (gateway) del servidor es la direción ip del router WiFi.

PC de escritorio

El PC de escritorio tiene como sistema operativo Windows XP. Igual que con el servidor, lo único que necesitamos es indicarle en conexiones de red el SSID o nombre de la WLAN, y activar el protocolo DHCP. La puerta de enlace predeterminada es la dirección del router WiFi.

Pocket PC

En este dispositivo el protocolo DHCP está seleccionado por defecto. Al activar el WiFi, a través de una aplicación de Toshiba (config free), nos detecta directamente la red, a la que podremos conectarnos una vez introducido el SSID de la misma.

Xbox

En el Xbox Media Center, tenemos una opción, dentro de Configuración seleccionamos Red Local, y ahí activamos DHCP. La consola, al igual que el resto de los dispositivos, tendrá como puerta de enlace la dirección del router WiFi.

volver al índice



PRUEBAS DE DETECCIÓN Y ACCESO A LA RED DESDE LA XBOX

Para realizar esta prueba hemos grabado un vídeo en el cual se accede al servidor linux desde la consola, concretamente vamos a reproducir un vídeo musical. Primeramente vemos el menú principal del Xbox Media Center, en dicho menú, seleccionamos la opción de vídeos, accedemos a nuestra red, Workxgrup (SMB)Network, y a nuestro grupo de trabajo, Trabajo. Podemos ver dentro de la red, tanto el PC de escritorio (AthlonXP), como el servidor (SrvUbuntu). Accedemos a la carpeta Group del servidor que es la que tenemos compartida con Samba y procedemos a reproducir el vídeo. Ésto mismo se puede hacer con películas, música, fotos, etc...

Vídeo Xbox

volver al índice



PRUEBAS DE DETECCIÓN Y ACCESO A LA RED DESDE UN POCKET PC

Para esta prueba realizamos un vídeo en el que vamos a reproducir música almacenada en el PC de escritorio desde el Pocket PC. Con el Resco explorer (explorador de archivos del Pocket PC), accedemos a nuestra red y grupo de trabajo. Pinchamos en la partición Almacen(D), que es la que tenemos compartida en el PC, y buscamos la música que queremos reproducir. Ésto se podría realizar desde cualquier punto de la casa y con cualquier tipo de archivos. Los altavoces del Pocket PC no se oyen muy nítidos, sin embargo la calidad del sonido aumenta usando auriculares.

Vídeo Pocket PC

volver al índice
