Instalación y configuración de Computadores y Periféricos

CONFIGURACIÓN Y RENDIMIENTO DE REDES

Autores: Ignacio García Menéndez, Roberto Fernández Rodríguez

Fecha: 18 Mayo de 2007

Objetivos

Intalación y configuración de dispositivos de redes y comparación y rendimiento de las mismas

Primero vamos a definir conceptos basicos sobre conectores de redes para luego mediante fotografías mostrar el proceso de instalación en diversos ordenadores.

Teoría básica

Pasamos a definir los conceptos basicos sobre redes:

• RJ-45: es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e y 6). RJ es un acrónimo inglés de Registered Jack.
  Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o 2 pares), otros servicios de red como RDSI y T1 e incluso RS232
• WI-FI:  es un conjunto de estándares para redes inalámbricas basados en las especificaciones IEEE 802.11. Creado para ser utilizado en redes locales inalámbricas, es frecuente que en la actualidad también se utilice para acceder a Internet.
• Cable cruzado:  sirve para conectar dos computadoras de tal manera que no se necesite un hub. Es uno de los sistemas usados para la conexión de routers y computadoras, mediante conectores RJ-45.
• Router: Dispositivo de hardware para interconexión  de redes de las computadoras. El router toma decisiones basadas en diversos parámetros con respecto a la mejor ruta para el envío de datos a través de una red interconectada y luego redirige los paquetes hacia el segmento y el puerto de salida adecuados.
  En los ultimos tiempos han aparecido los routers inalambricos que permiten realizar una intefaz entre redes fijas y moviles.
• Tarjeta de red oNIC: (Network Interface Controller, Controlador de Interfaz de Red en español), es una tarjeta de expansión que permite a una DTE (Data Terminal Equipment) ordenador o impresora acceder a una red y compartir recursos entre dos o más equipos (discos duros, cdrom, etc).

Equipos con los que trabajaremos

• Ordenador de sobremesa conectado mediante cable cruzado con conector RJ-45

• Ordenador portatil conectado mediante Wifi 802.11 b/g
• Ordenador portatil conectado mediante tarjeta WLAN cardbus inalámbrica
• Router inalambrico Wireless 11 MBps - 4p Switch


Desarrollo

Primer paso: Conexión del Módem-Cable a Router Inalámbrico

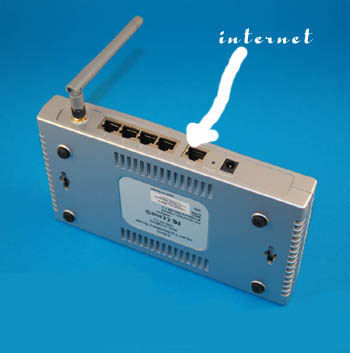

Conectamos el cable con conector RJ-45  desde el cable-módem al router conectándolo a la clavija "internet" indicada en la figura.

Segundo paso:Conexión del Router Inalámbrico mediante cable al PC de sobremesa

Desde uno de los 4 puertos LAN que posee el router conectamos un cable cruzado con conectores RJ-45 a la entrada de  la tarjeta de red Ethernet.

Tercer paso: Conexión de la tarjeta WLAN cardbus inalámbrica

Insertamos la tarjeta carbus en el conector PCMCIA del ordenador y pasamos a instalar los drivers.

Cuarto paso:  Configuración del Router Inalámbrico

Después de comprobar en el Router que el led de WAN parpadea para comprobar que recibimos señal del proveedor de internet y pasamos a configurar el router:

• Primero averiguamos la direccion IP que nos proporciona el router en el ordenador de sobremesa.
  Inicio/Ejecutar/cmd/ipconfig

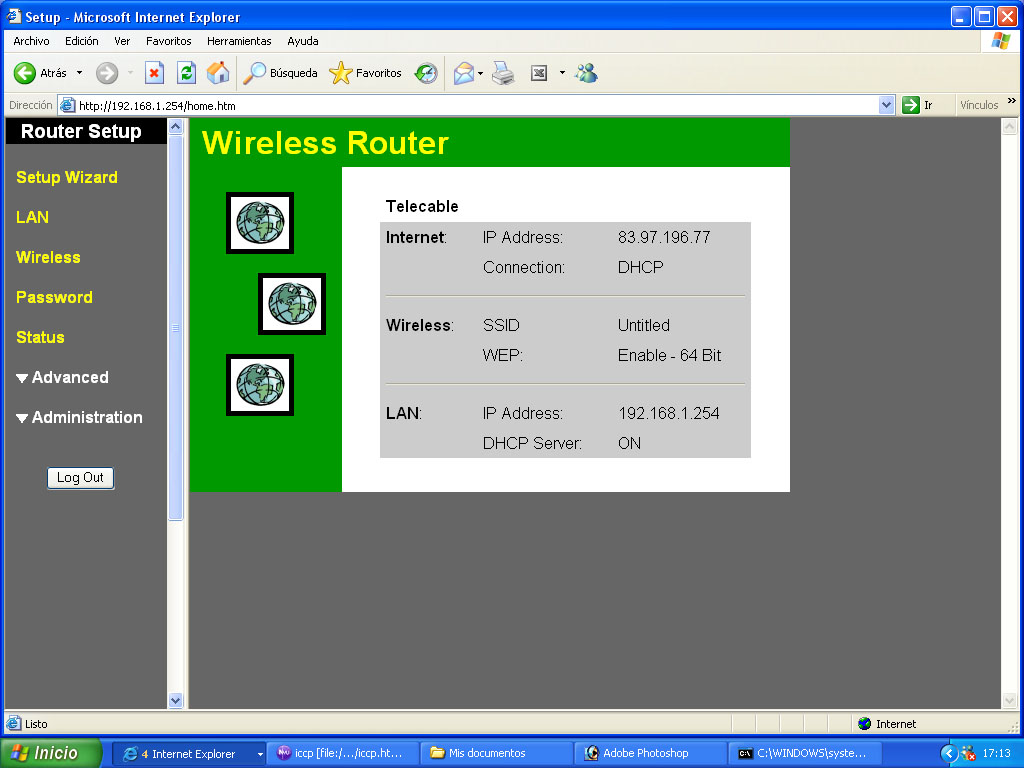

• Introduciendo la dirección de puerta de enlace predeterminada en el navegador configuramos los distintos parámetros.
  http://192.168.1.254 (estamos en el programa de configuración del router)

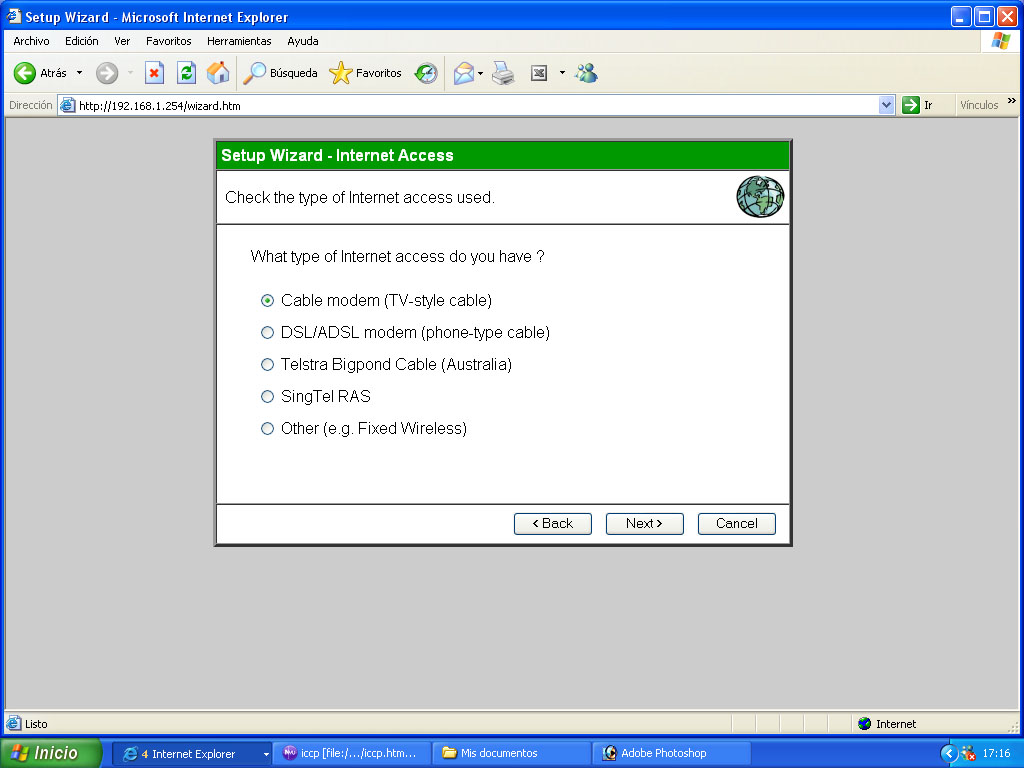

  Pinchamos en la pestaña de setup y escogemos el tipo de conexión.

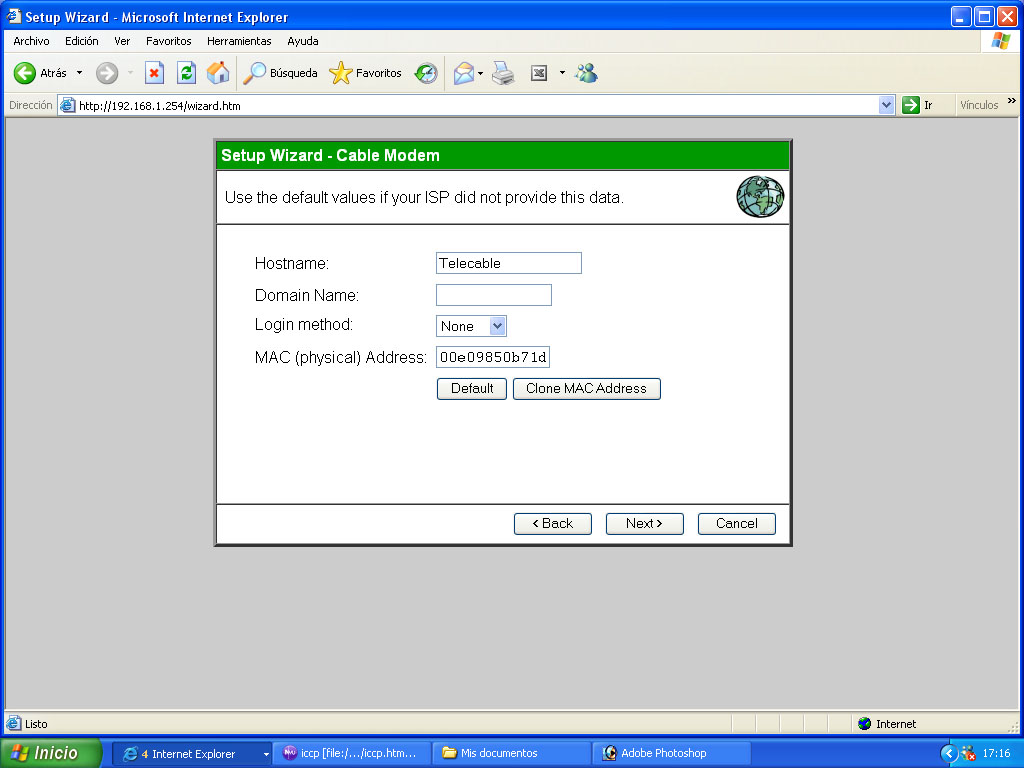

  Escribimos el nombre del hostname.

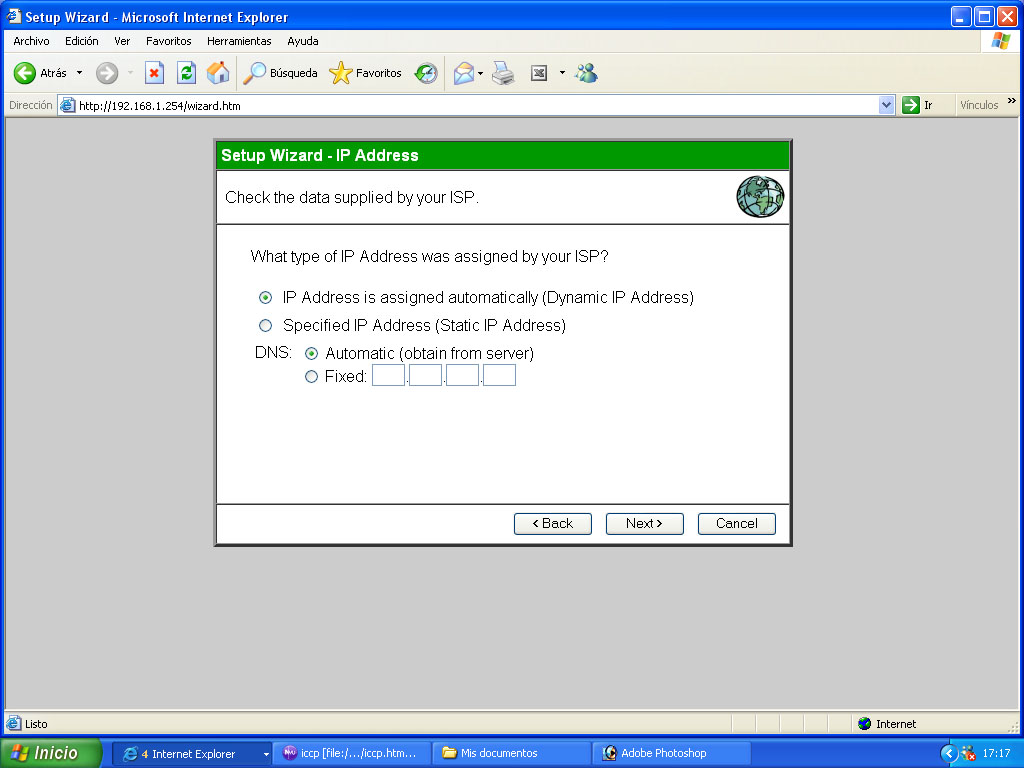

  En nuestro caso ponemos  asignar IP automaticamente

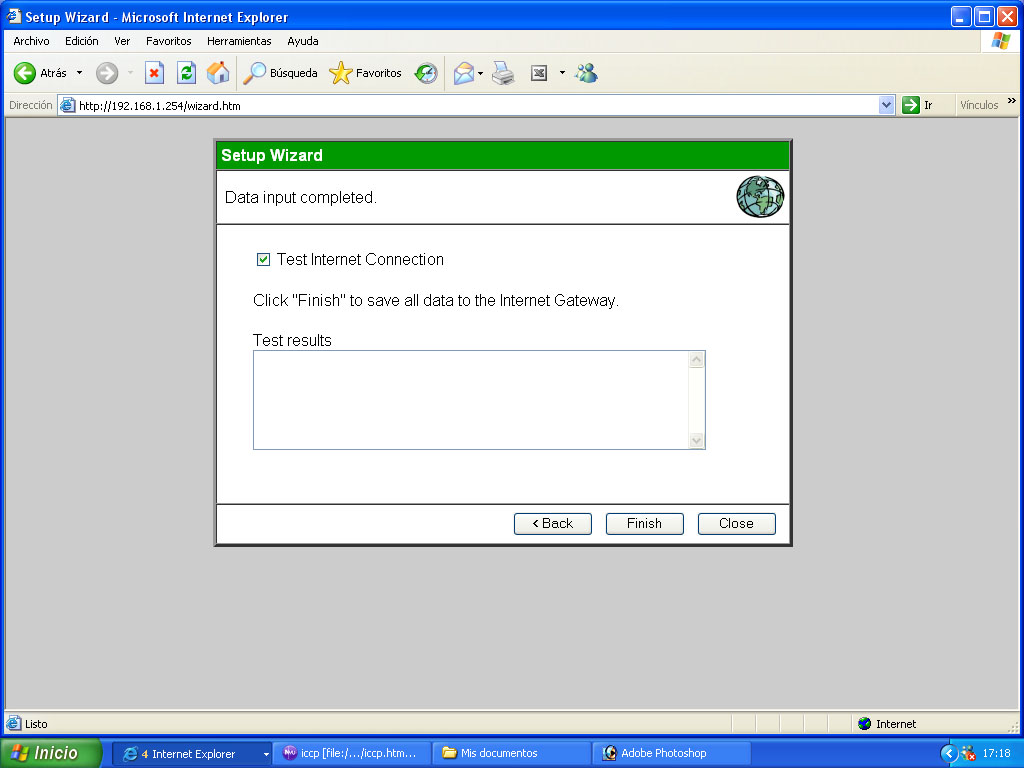

  Probamos que hay conexión.

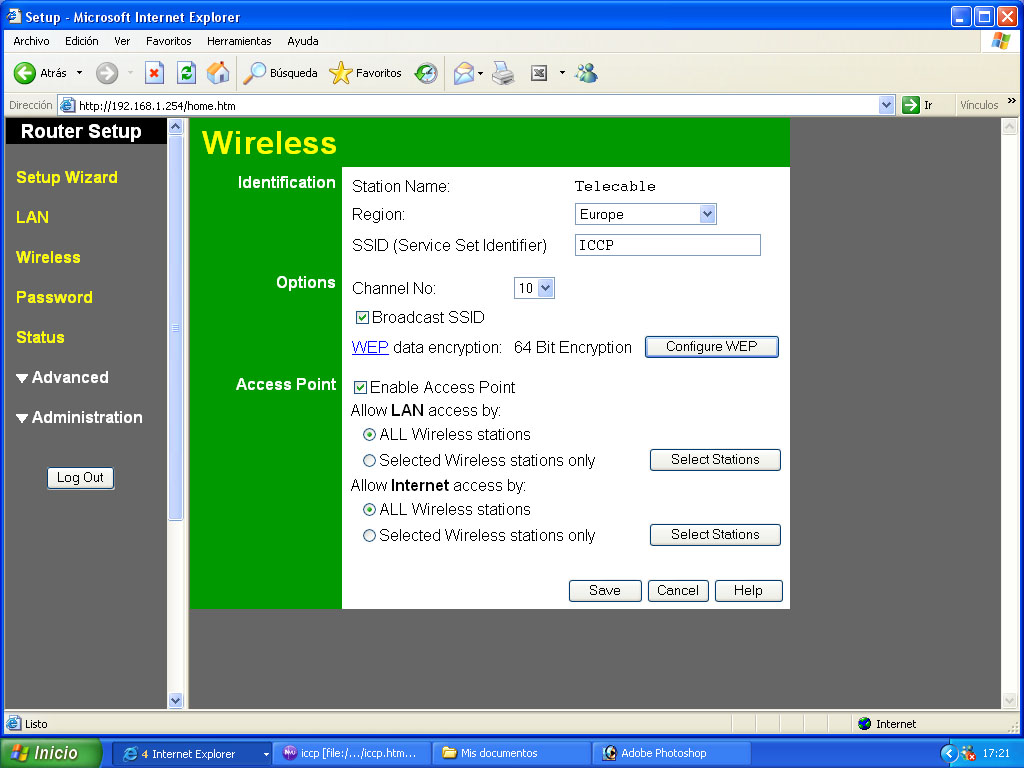

• Como vamos a conectarnos mediante redes inalámbricas le damos un nombre a nuestra red:
  Pinchamos en la pestaña Wireless

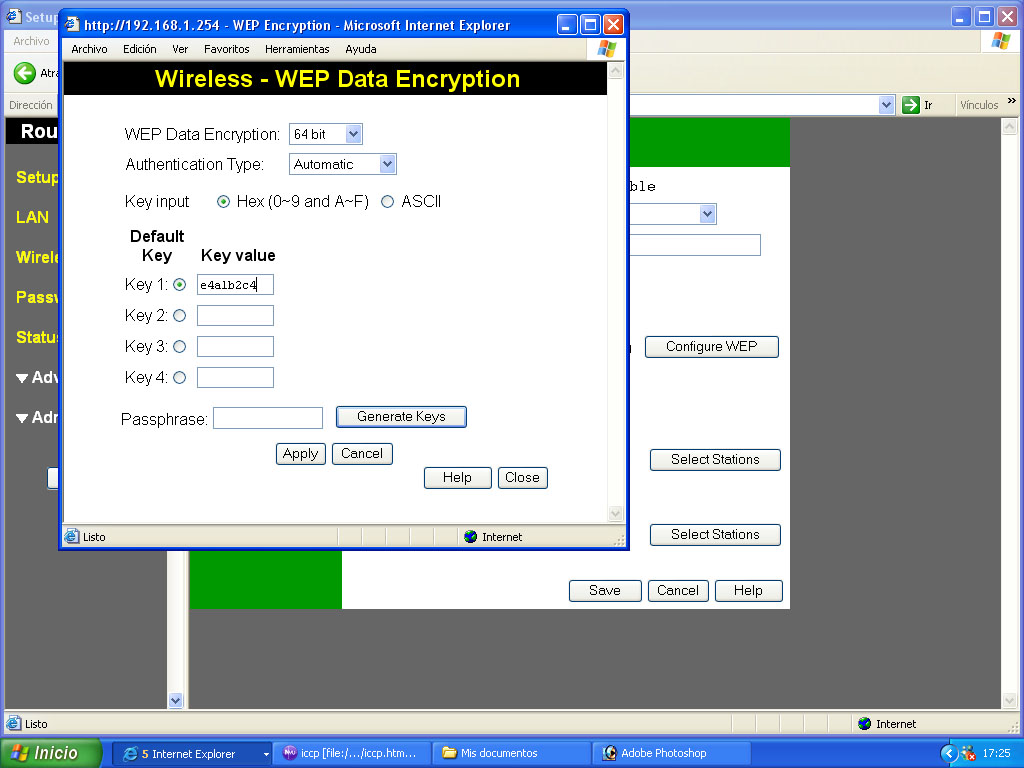

  Pasamos a encriptar la conexión mediante WEP .Para ello existen dos tipos de claves: 64 bits y 128 bits con códigos ASCII o HEXADECIMALES.En este caso usamos una encriptacion de 64 bits y códigos HEX.

  Ya tenemos configurado el router inalámbrico pasamos a configurar los ordenadores portatiles mediante WIFI.
  Si hubiesemos encriptado la conexión median una clave WPA, la conexión sería más segura.


Quinto paso:  Configuración de los ordenadores portatiles

La configuración la realizaremos en un solo ordenador puesto que para el otro es análoga.

• Nos metemos en conexiones de red para ello seguimos los pasos siguientes:

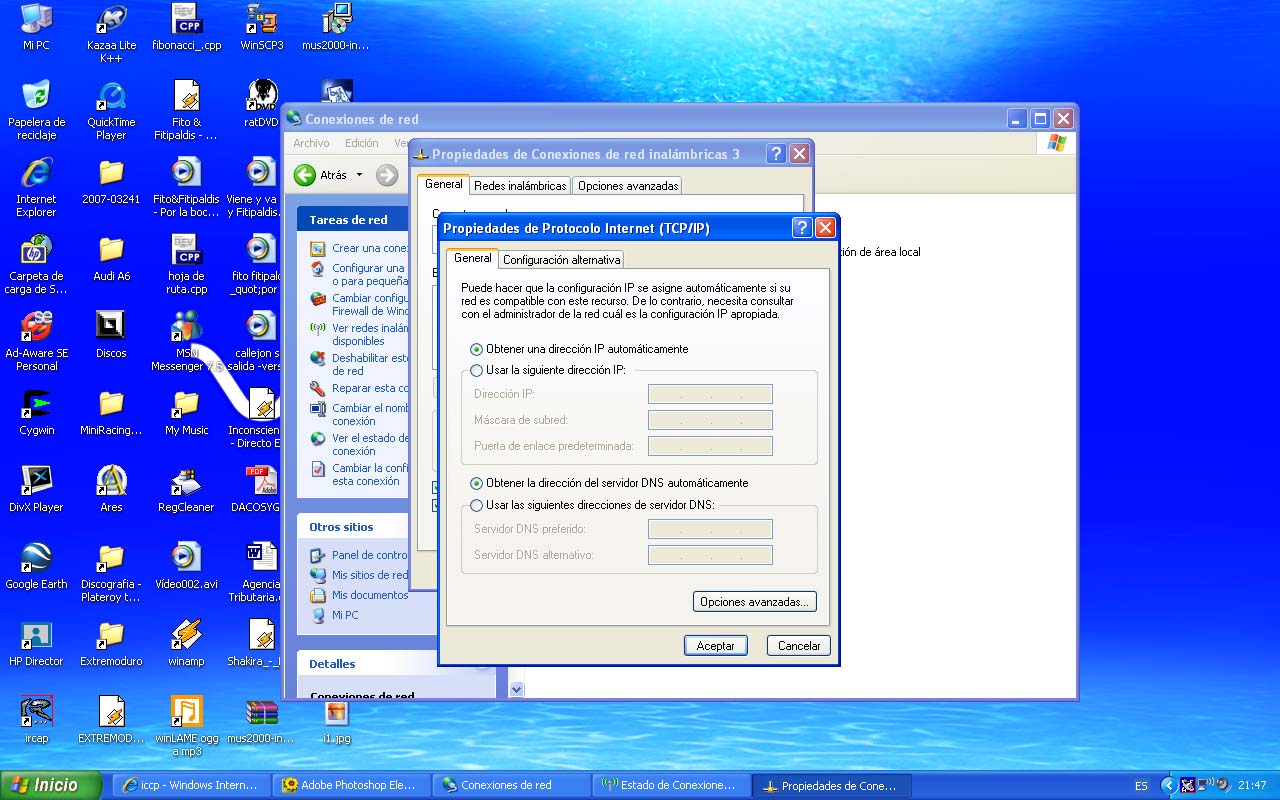

  Inicio/Panel de control/Conexiones de red/conexiones de red inalámbricas/propiedades/Internet Protocol (TCP/IP)/Propiedades

  Tenemos que seleccionar las siguientes opciones:
       -Obtener una dirección IP automáticamente
       -Obtener la dirección del servidor DNS automáticamente

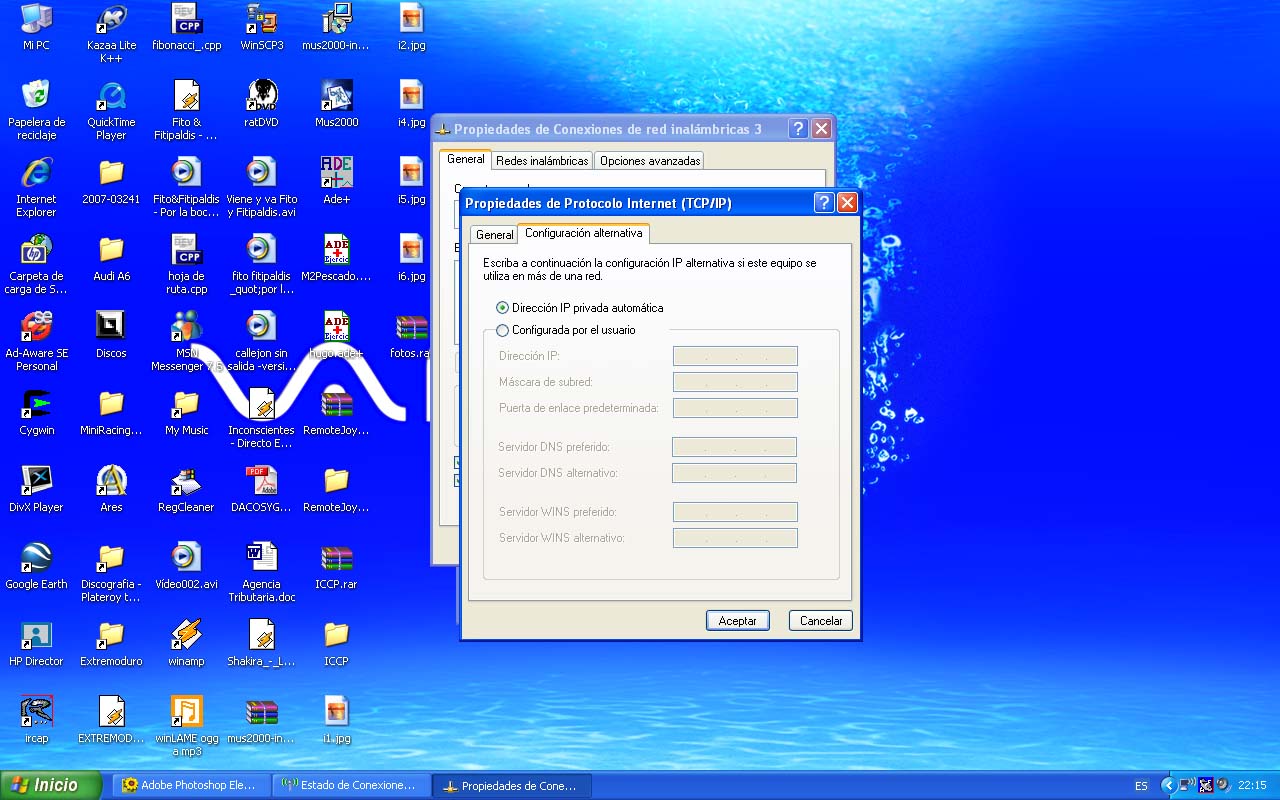

  Y en la pestaña configuración alternativa
       -Dirección IP privada automática

  Ahora vamos a conexiones de red
      -Asistente para conexión nueva
      -Conectarse a  internet
      -Elige de una lista de proveedores de servicios de internet(ISP)

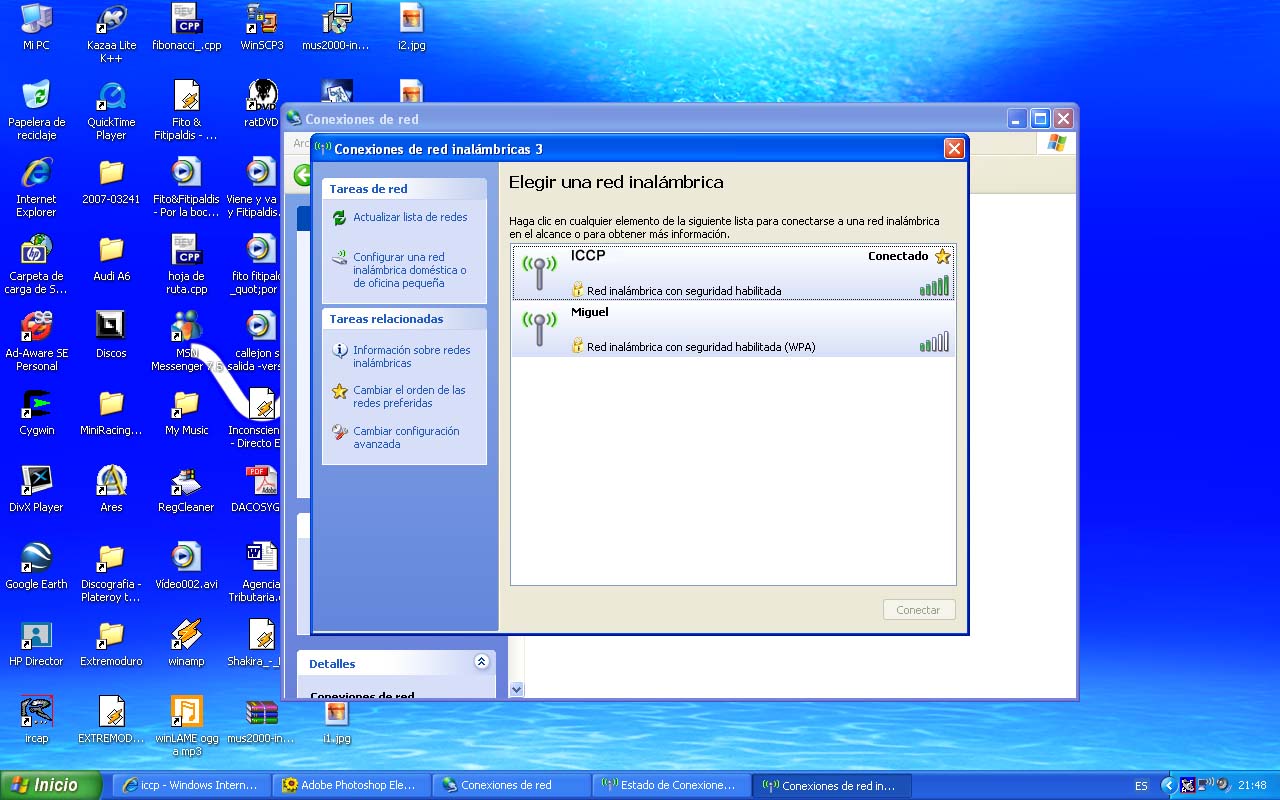

   Seguidamente pinchamos en el icono de la barra de tareas "conexiones de red inalámbricas" con el botón derecho y seleccionamos "ver redes inalámbricas disponibles".
      -Escogemos el nombre de la conexion que pusimos

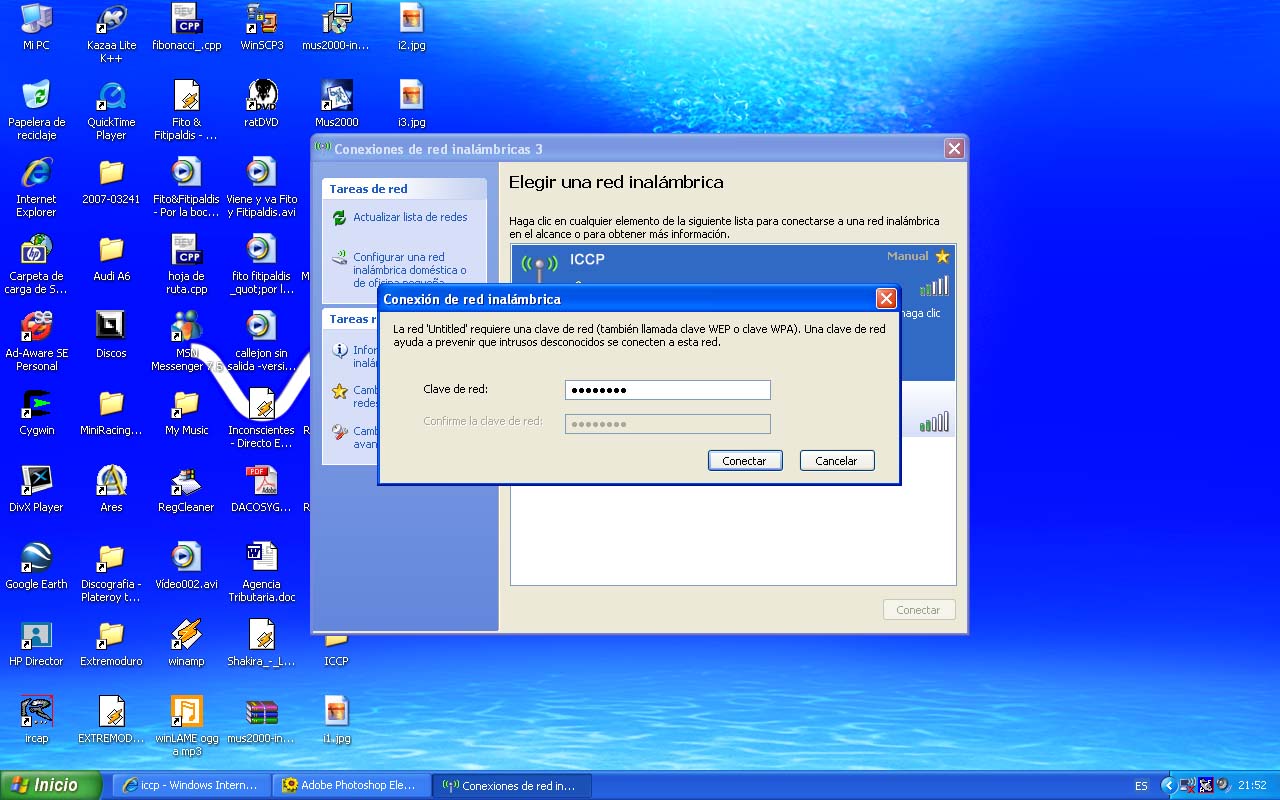

      -Insertamos la clave WEP

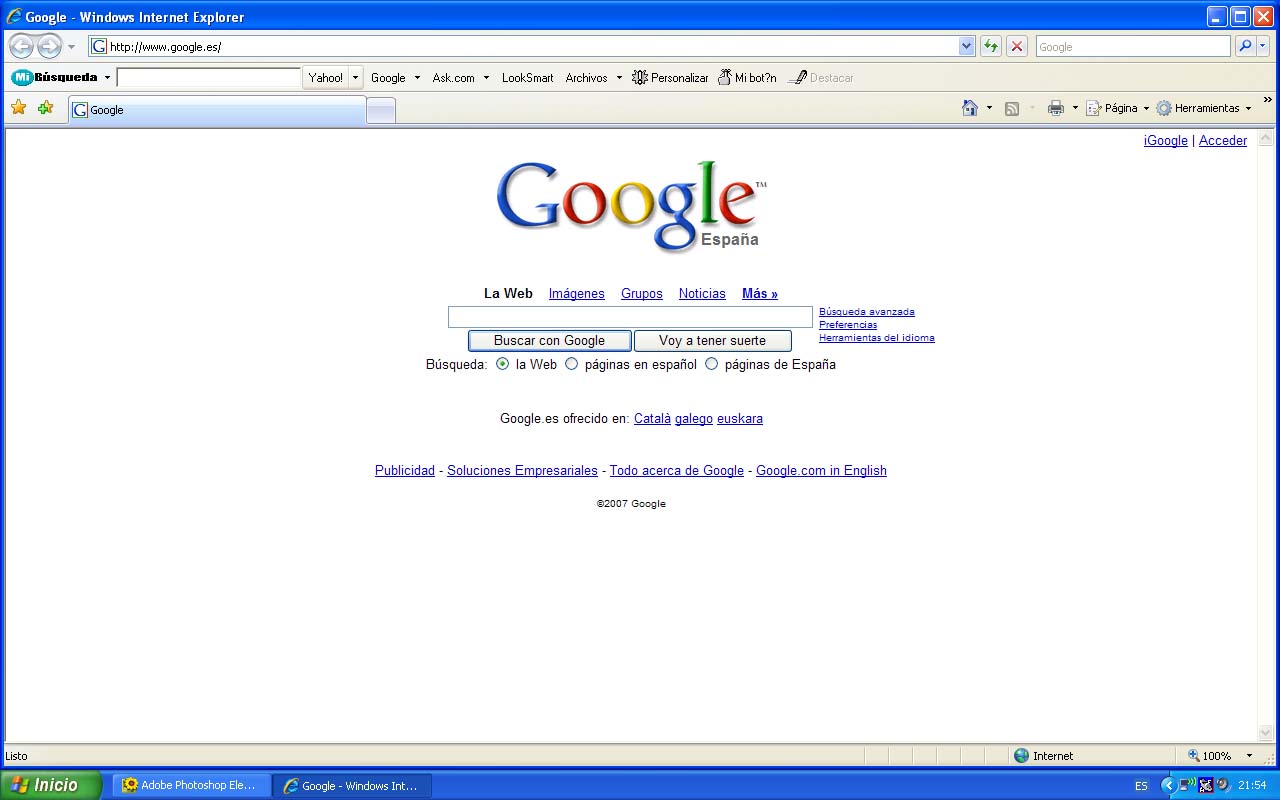

  Ya estamos conectados.


Nota: La única diferencia entre el WIFI integrado y la tarjeta cardbus es que en el WIFI integrado tenemos que activar el botón del WIFI y en la tarjeta carbus insertarla en la ranura PCMCIA.

Pruebas

Vamos a realizar varios test de velocidad por internet en distintas situaciones para ello disponemos de una conexión básica de Telecable:
1)Con los tres ordenadores encendidos y un test cada vez
Mesa: 682 Kbps (bajada) 90 Kbps (subida)
Portatil WIFI:  673Kbps (bajada) 258Kbps (subida)
Portatic cardbus: 653 Kbps(bajada) 142 Kbps (subida)
2)Con los tres ordenadores encendidos y dos test a la vez
Mesa: 427 Kbps (bajada)  27 (subida)
Portatil WIFI: 274 (bajada) 253 (subida)
Portatic cardbus:  411 (bajada) 17 (subida)
3)Con los tres ordenadores encendidos y tres test a la vez
Mesa: 246 (bajada) 28 (subida)
Portatil WIFI:  303  (bajada) 221 (subida)
Portatic cardbus: 221 (bajada) 30 (subida)
4)Con dos ordenadores y uno cada vez
Mesa: 800 (bajada) 90 (subida)
Portatil WIFI: 717 (bajada) 245 (subida)
Portatic cardbus: 898 (bajada) 117 (subida)
5)Con dos ordenadores y los dos a la vez
Mesa: 509 (bajada) 53 (subida)
Portatil WIFI: 348 (bajada) 249 (subida)
Portatic cardbus: 398 (bajada) 68 (subida)
6)Con solo uno encendido
Mesa: 940  (bajada) 145 (subida)
Portatil WIFI: 845 (bajada) 262 (subida)
Portatic cardbus: 904 (bajada) 145 (subida)

Conclusiones

Por norma general la conexión por cable baja más rápido que las inalambricas; exceptuando en un caso que pudo ser  por saturación en la red cuando teníamos todos los ordenadores conectados y realizando el test.
La conexión por WIFI integrado subió mucho más rápida que las demás.
Como vemos en los resultados cuanto más saturada se encuentra la red menos ancho de banda tiene cada ordenador debido a que el router proporciona conexión a cada ordenador que se la pide.
Si tenemos que elegir una conexión nos decantamos por la conexión por cable:

• Menos costosa

• Más segura que cualquier red inalámbrica aunque esté encriptada
• Excelente conexión (no sufre perdidas como puede sufrir una red inalámbrica debido al ruido o a microcortes)


Aunque también hay que destacar que la red inalámbrica es mucho más cómoda en algunos casos que la red por cable y  la conexión suele emparejarse en resultados a la red por cable.

Enlaces

• La teoría básica la sacamos de http://es.wikipedia.org/wiki/Portada
• Para configura el router nos ayudamos de la ayuda del mismo.
• Para realizar los test entramos en http://www.adsl4ever.com , con el propio test de velocidad de la página.
