Medición de la temperatura de una CPU
al trabajar con diferentes frecuencias

Autores: Roberto Garrido González, Alberto Menéndez Martínez

Fecha: Mayo del 2007

Objetivos

Los objetivos del trabajo son, como el propio título indica, medir el aumento de la temperatura de una CPU con diferentes frecuencias, para estudiar posteriormente y hacer una gráfica comparativa.

Teoría básica

Overclockear es cambiar la frecuencia normal de trabajo de un procesador para forzarlo a trabajar a más frecuencia de la normal. Esto lleva consigo un aumento de la velocidad de reloj, con lo que mejora el rendimiento del equipo, pero la mayor carga de trabajo de la CPU lleva consigo un aumento del gasto energético, y por ello crece la temperatura de los materiales.

Este calor puede traer consigo una inestabilidad del equipo debido al sobrecalentamiento, ya que ese calor no puede ser evacuado.

Para más info sobre el tema http://es.wikipedia.org/wiki/Overclocking

Configuración de partida

El ordenador en el que vamos a hacer las pruebas (en la foto) tiene las siguientes características:


Haz Click aquí para ver una imagen más grande
Procesador: Pentium 166 MMX
RAM: 48 MB
Tarjeta Gráfica: Genérica de 1 MB
BIOS: Award ROM PCI/ISA BIOS (2A59IQLG)

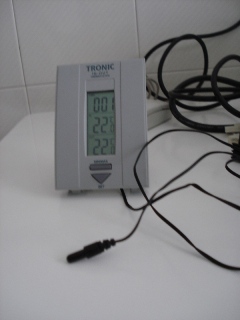

Por otro lado vamos a utilizar un termómetro digital con una sonda para medir la temperatura en la superficie del procesador.
El Termómetro tiene además un termómetro interno que nos permitirá saber en todo momento la temperatura ambiente de la habitación donde estamos trabajando

Haz Click aquí para ver una imagen más grande
termómetro

Desarrollo

Primer paso

El primer paso será ver las opciones que tenemos para cambiar la frecuencia de trabajo de la CPU. Buscando por Internet, vemos que existen paginas dedicadas exclusivamente a este tema, como www.helpoverclocking.com o www.overclockpc.org entre muchas otras webs.

Entre las diferentes opciones que tenemos (Mediante software, mediante hardware o mediante BIOS) nos vamos a quedar con esta última por considerar que es las más segura.

En la BIOS vemos que tenemos dos formas de seleccionar las diferentes frecuencias, una automática que provee la BIOS y otra seleccionando multiplicadores y frecuencias del FSB.
Debido a algunos problemas utilizando la forma 'automática' utilizamos para todo el proceso la selección manual.

Por ello vamos a tener 7 frecuencias distintas para analizar las temperaturas: 100 MHz, 125 MHz, 133 MHz, 150 MHz, 166 MHz, 200 MHz y 233 MHz

Segundo paso

Haz Click aquí para ver una imagen más grande
Ventilador
Haz Click aquí para ver una imagen más grande
CPU

Hemos abierto el ordenador y hemos retirado el ventilador y el disipador de la CPU, para así medir el aumento de temperatura en su superficie

Tercer paso

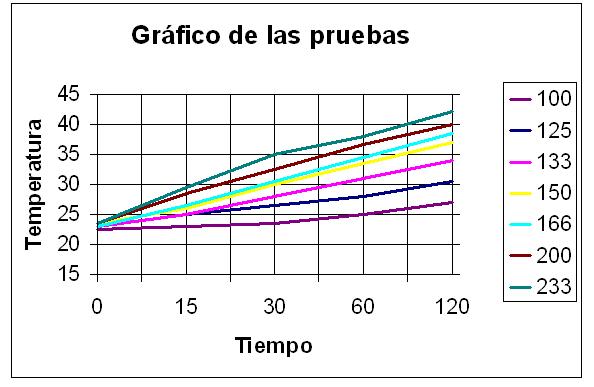

Gráfico de evolucion de las temperaturas

Haz Click aquí para ver una imagen más grande

Tabla de Temperaturas Medidas

Tª (ºC)

Tiempo (s)

Frec. (MHz) 0 15 30 60 120
100 22,5º 23º 23,5º 26º 27º
125 23º 25º 26,5º 28º 30,5º
133 23º 25º 28º 31º 34º
150 23º 26º 29,5º 33,5º 37º
166 23,5º 27º 31º 34,5º 38º
200 23º 28º 32º 36º 39,5º
233 23,5º 29,5º 34º 38º 41,5º

Conclusiones

Al aumentar la frecuencia de la CPU, podemos notar variación en ciertos aspectos respecto al ordenador en su frecuencia normal, como por ejemplo:

Aspecto Grado de Variación
Menos tiempo de arranque del SO (W98 en este caso) Ligero
Menor tiempo de carga en aplicaciones multimedia (Carga de videojuegos) Notable
Calentamiento excesivo al llegar a las frecuencias de 200 y 233 MHz. Llega a apagarse a los 5 min aprox.(Sin refrigeración) Notable
Rendimiento estable pero con mucha temperatura al añadirle la refrigeración notable

Como conclusión final sacamos que es fácil overclockear una CPU siempre que se cuente con un buen sistema de refrigeración para expulsar el calor producido. De todas formas hay que tener cuidado de no forzar los materiales en exceso ya que en el caso contrario los materiales sufrirían en exceso y acabarían por estropearse.

En el caso de un ordenador viejo como el que hemos usado para las pruebas, se puede conseguir un rendimiento bastante mejor que el normal, pero debemos tener cuidado por lo anteriormente dicho.
